Analise a figura abaixo:

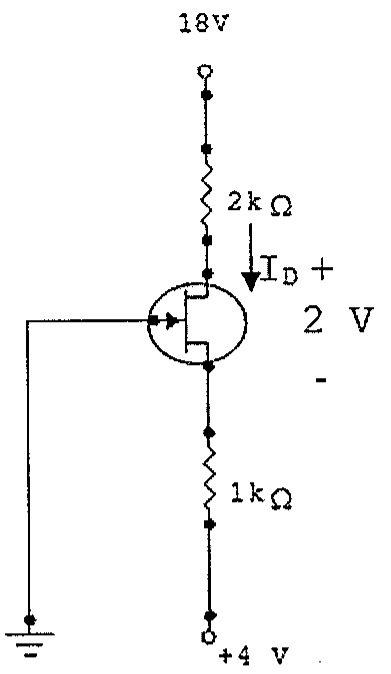

Circuito JFET de canal n: dreno ligado a 18V por resistor de 2 kΩ, fonte ligada a +4 V por resistor de 1 kΩ, porta ligada ao terra; corrente ID e tensão de 2 V entre dreno e fonte indicadas.

Circuito JFET de canal n: dreno ligado a 18V por resistor de 2 kΩ, fonte ligada a +4 V por resistor de 1 kΩ, porta ligada ao terra; corrente ID e tensão de 2 V entre dreno e fonte indicadas.

Considere que a figura acima seja um circuito JFET porta-comum, com o valor de VDS = 2 V, e assinale a opção correta.

Selecione uma alternativa A) ID = 5 mA; VD= 8 V e VS = 6 V B) ID = 4 mA; VD= 10 V e VS = 8 V C) ID = 3 mA; VD= 12 V e VS = 10 V D) ID = 2 mA; VD= 14 V e VS = 12 V E) ID = 1 mA; VD= 16 V e VS = 14 V
