Questão 21 — Vibrações Forçadas por Desbalanceamento (Vibrações Mecânicas) — Diretoria de Ensino da Marinha (DEnsM) · Marinha do Brasil 2019

Vibrações Mecânicas Vibrações Forçadas por Desbalanceamento

Diretoria de Ensino da Marinha (DEnsM) 2019 Superior

Marinha do Brasil · Oficial dos Quadros Complementares (CP-QC-CA e QC-FN) — Máquinas · Caderno Amarela

Gabarito disponível

Observe a figura abaixo:

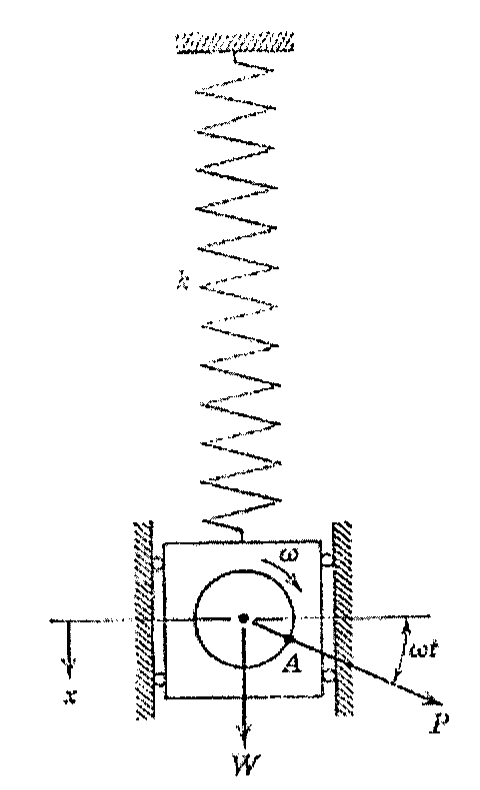

Motor de peso W suspenso por mola de constante k, guiado verticalmente entre trilhos; rotor girando com velocidade angular ω, massa excêntrica no ponto A, força centrífuga P formando o ângulo ωt com a horizontal e deslocamento x vertical.

Motor de peso W suspenso por mola de constante k, guiado verticalmente entre trilhos; rotor girando com velocidade angular ω, massa excêntrica no ponto A, força centrífuga P formando o ângulo ωt com a horizontal e deslocamento x vertical.

Considere o motor elétrico de peso W suspenso por uma mola de constante elástica igual a κ, da figura representada acima, com um motor limitado ao deslocamento apenas na direção vertical. Suponha que o motor opera com velocidade angular constante ω e que o rotor está ligeiramente desbalanceado, indicado por uma massa excêntrica no ponto A da figura. Esse desbalanceamento criará uma força centrífuga rotativa P, que provocará vibrações:

Selecione uma alternativa A) forçadas em sistema com 1 grau de liberdade. B) forçadas sem amortecimento viscoso em sistema com 2 graus de liberdade. C) forçadas com amortecimento viscoso em sistema com 2 graus de liberdade. D) livres com amortecimento viscoso em sistema com 1 grau de liberdade. E) harmônicas livres em sistema com 1 grau de liberdade.
