Questão 39 — Diagrama Ferro-Carbono (Ciência dos Materiais) — Diretoria de Ensino da Marinha (DEnsM) · Marinha do Brasil 2019

Ciência dos Materiais Diagrama Ferro-Carbono

Diretoria de Ensino da Marinha (DEnsM) 2019 Superior

Marinha do Brasil · Oficial dos Quadros Complementares (CP-QC-CA e QC-FN) — Máquinas · Caderno Amarela

Gabarito disponível

Observe o diagrama de equilíbrio Fe-C abaixo:

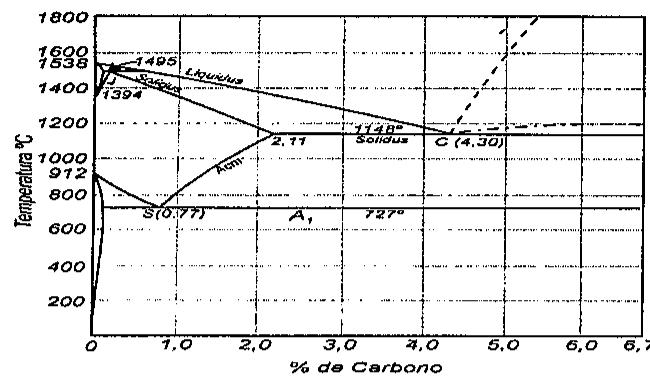

Diagrama de equilíbrio Fe-C com temperatura em °C (0 a 1800) no eixo vertical e % de carbono (0 a 6,7) no eixo horizontal, indicando linhas liquidus, solidus, Acm, A1, pontos 1538, 1495, 1394, 912, 1148°, 727°, 2,11, S(0,77) e C(4,30).

Diagrama de equilíbrio Fe-C com temperatura em °C (0 a 1800) no eixo vertical e % de carbono (0 a 6,7) no eixo horizontal, indicando linhas liquidus, solidus, Acm, A1, pontos 1538, 1495, 1394, 912, 1148°, 727°, 2,11, S(0,77) e C(4,30).

Assinale a opção correta relativa à estrutura das ligas Fe-C, resfriadas lentamente.

Selecione uma alternativa A) Aço hipoeutetoide (entre 0,008 e 0,77% C) apresenta, à temperatura ambiente, microestrutura composta por perlita e cementita. B) Aço hipereutetoide (entre 0,77 e 2,11% C) apresenta, à temperatura ambiente, microestrutura composta por perlita e ferrita. C) Ferro fundido branco hipoeutetoide (entre 2,11 e 4,30% C) apresenta, à temperatura ambiente, microestrutura composta apenas por perlita e ledeburita. D) Ferro fundido branco hipoeutetoide (entre 2,11 e 4,30% C) apresenta, à temperatura ambiente, microestrutura composta apenas por cementita e ledeburita. E) Ferro fundido branco hipereutético (acima de 4,30% C) apresenta, à temperatura ambiente, microestrutura composta apenas por cementita e ledeburita.

Ver gabarito

Gabarito: E

Fonte: Gabarito preliminar: Gabarito final MÁQUINAS/2019 — página 3
