Tubulações Industriais Conexões de Tubulação

Diretoria de Ensino da Marinha (DEnsM) 2019 Superior

Marinha do Brasil · Oficial dos Quadros Complementares (CP-QC-CA e QC-FN) — Máquinas · Caderno Amarela

Gabarito disponível

Observe as correções abaixo:

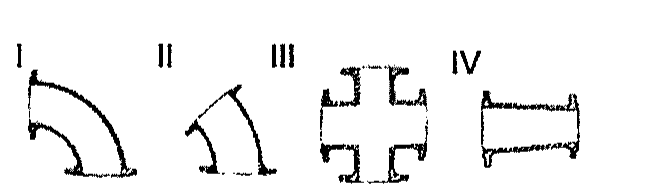

Quatro conexões flangeadas identificadas como I, II, III e IV: duas peças curvas com ângulos diferentes, uma peça em forma de cruz e uma peça reta com flanges de diâmetros diferentes nas extremidades.

Quatro conexões flangeadas identificadas como I, II, III e IV: duas peças curvas com ângulos diferentes, uma peça em forma de cruz e uma peça reta com flanges de diâmetros diferentes nas extremidades.

Os navios da esquadra apresentam, em sua maioria, tubulações com flanges. Nestas tubulações são usadas diversos tipos de conexões. Assinale a opção que apresenta a correta nomenclatura das conexões representadas acima, respectivamente.

Selecione uma alternativa A) I- curva 90°; II- curva 45°; III- cruzeta; IV- redução. B) I- encaixe 90°; II- encaixe 45°; III- cruzeta; IV-redução. C) I- curva 90°; II- curva 45°; III- cruzeta; IV- cone. D) I- encaixe 90°;II- encaixe 45°; III- cruzeta, IV- redução. E) I- curva 90°; II- curva 45°; III- oitão; IV- redução.

Ver gabarito

Gabarito: A
