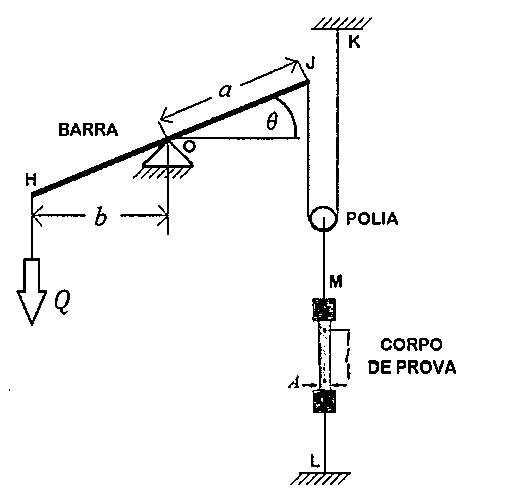

Um ensaio foi realizado para se obter o valor do módulo de elasticidade E do material utilizado na fabricação de um corpo de prova de comprimento inicial conhecido l₀. O corpo de prova foi preso ao solo no ponto "L" e tracionado através da aplicação de um peso conhecido Q, ligado à extremidade "H" de uma barra rígida pivotada no ponto O. A deformação observada no corpo de prova não ultrapassa seu limite elástico. Conforme apresentado na figura abaixo, a polia móvel faz a ligação entre o corpo de prova (ponto M) e a barra (ponto J), sendo ligada por um fio ideal ao referencial inercial (ponto K). Um técnico realizou a leitura do ângulo θ, a variação do comprimento do corpo de prova Δl e sua área A no equilíbrio estático do conjunto. Marque a opção que apresenta o módulo de elasticidade do material, em função das grandezas fornecidas no enunciado e na figura, considerando: a lei de Hooke e que os cabos e polias são ideais (inextensíveis e sem massa).
