Considerando o ciclo padrão a ar (Ciclo Otto), observe o gráfico e as figuras a seguir:

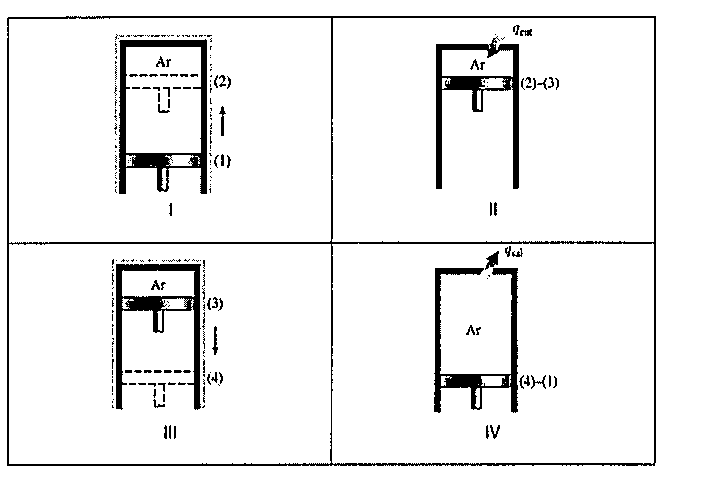

Quatro esquemas de cilindro e pistão, numerados I a IV, indicando posições (1) a (4) do pistão e entrada (q_ent) e saída (q_sai) de calor.

Quatro esquemas de cilindro e pistão, numerados I a IV, indicando posições (1) a (4) do pistão e entrada (q_ent) e saída (q_sai) de calor.

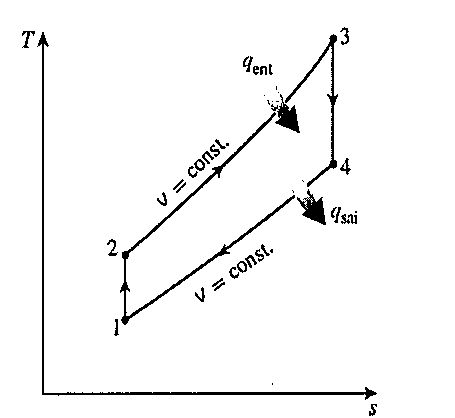

Diagrama temperatura (T) versus entropia (s) com estados 1 a 4, linhas de volume constante e indicações de q_ent e q_sai.

Diagrama Temperatura x entropia de um ciclo padrão a ar Otto.
Considere que os processos 2-3 e 4-1 ocorrem a volume constante e que q_ent e q_sai representam respectivamente, calor que entra e calor que sai do ciclo.

Assinale a opção que identifica corretamente a representação dos quatro tempos no diagrama ideal do motor de combustão interna de ignição por centelha:

Selecione uma alternativa A) I - Expansão isentrópica, II - Adição de calor isobárica, III - Compressão isentrópica, IV - Rejeição de calor isobárica; B) I - Compressão isentrópica, II - Adição de calor isobárica, III - Expansão isentrópica, IV - Rejeição de calor isobárica; C) I - Expansão isentrópica, II - Adição de calor isocórica, III - Compressão isentrópica, IV - Rejeição de calor isocórica; D) I - Compressão isentrópica, II - Rejeição de calor isocórica, III - Expansão isentrópica, IV - Adição de calor isocórica; E) I - Compressão isentrópica, II - Adição de calor isocórica, III - Expansão isentrópica, IV - Rejeição de calor isocórica;
