Questão 19 — Análise de Circuitos em Corrente Contínua — Leis de Kirchhoff (Eletricidade) — Serviço de Seleção do Pessoal da Marinha (SSPM) · Marinha do Brasil 2021

Eletricidade Análise de Circuitos em Corrente Contínua — Leis de Kirchhoff

Serviço de Seleção do Pessoal da Marinha (SSPM) 2021

Marinha do Brasil · Quadro Técnico de Praças da Armada (QTPA) — Eletroeletrônica · Caderno Amarela

Gabarito disponível

Calcule a corrente I no circuito apresentado na figura abaixo e assinale a opção correta.

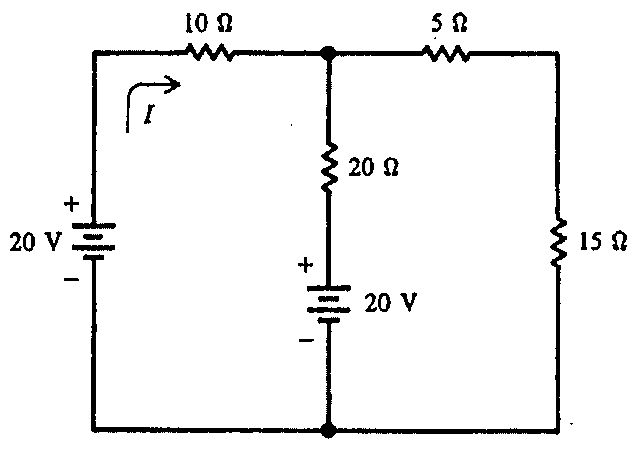

Circuito de duas malhas: fonte de 20 V e resistor de 10 Ω à esquerda com corrente I; ramo central com resistor de 20 Ω e fonte de 20 V; ramo direito com resistores de 5 Ω e 15 Ω.

Circuito de duas malhas: fonte de 20 V e resistor de 10 Ω à esquerda com corrente I; ramo central com resistor de 20 Ω e fonte de 20 V; ramo direito com resistores de 5 Ω e 15 Ω.

Ver gabarito

Gabarito: B

Fonte: Gabarito preliminar: Gabarito final Eletroeletrônica/2021 — página 1
