Questão 20 — Amplificador Operacional — Configuração Inversora (Eletrônica) — Serviço de Seleção do Pessoal da Marinha (SSPM) · Marinha do Brasil 2021

Eletrônica Amplificador Operacional — Configuração Inversora

Serviço de Seleção do Pessoal da Marinha (SSPM) 2021

Marinha do Brasil · Quadro Técnico de Praças da Armada (QTPA) — Eletroeletrônica · Caderno Amarela

Gabarito disponível

Observe a figura abaixo:

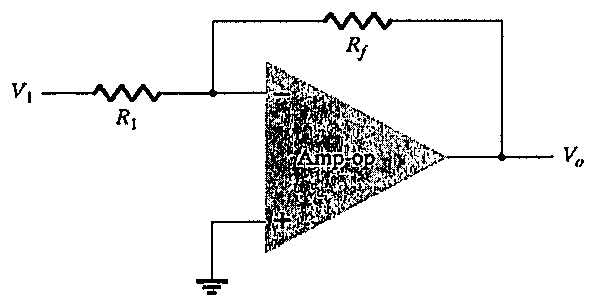

Amplificador operacional com V1 aplicada por R1 à entrada inversora, resistor de realimentação Rf e entrada não inversora aterrada; saída Vo.

Amplificador operacional com V1 aplicada por R1 à entrada inversora, resistor de realimentação Rf e entrada não inversora aterrada; saída Vo.

Calcule o valor da tensão de saída "VO" do Amp-op ideal e assinale a opção correta.

Dados:
V1 = 4 V;
Rf = 300 KΩ; e
R1 = 100 KΩ.

Ver gabarito

Gabarito: D

Fonte: Gabarito preliminar: Gabarito final Eletroeletrônica/2021 — página 1
