Observe a figura abaixo:

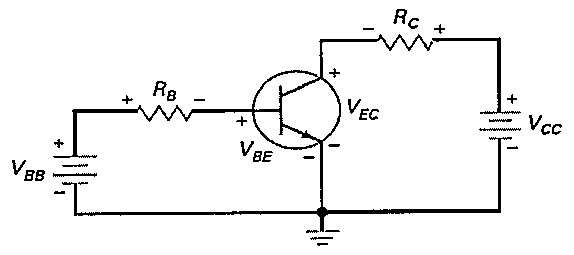

Transistor bipolar com fonte VBB e resistor RB na base, resistor RC e fonte VCC no coletor, emissor aterrado; tensões VBE e VEC indicadas.

Transistor bipolar com fonte VBB e resistor RB na base, resistor RC e fonte VCC no coletor, emissor aterrado; tensões VBE e VEC indicadas.

Calcule o valor da corrente IC que circula no coletor do transistor e assinale a opção correta.
Dados:
β = 200;
VBE = 0,7 V;
VBB = 2 V;
RB = 130 KΩ; e
RC = 1 KΩ.

Ver gabarito

Gabarito: C
