Questão 44 — Estado de Superfície — Direção das Estrias (Desenho Técnico) — Serviço de Seleção do Pessoal da Marinha (SSPM) · Marinha do Brasil 2021

Desenho Técnico Estado de Superfície — Direção das Estrias

Serviço de Seleção do Pessoal da Marinha (SSPM) 2021

Marinha do Brasil · Quadro Técnico de Praças da Armada (QTPA) — Mecânica · Caderno Amarela

Gabarito disponível

Observe a figura abaixo:

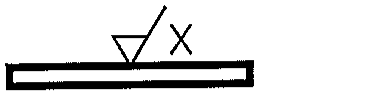

Símbolo de estado de superfície com indicação X de direção das estrias, sobre uma superfície.

Assinale a opção que apresenta a orientação preferencial das estrias de rugosidade conforme a figura acima.

Selecione uma alternativa A) Paralelas ao plano de projeção da vista sobre o qual o símbolo é aplicado. B) Perpendiculares ao plano de projeção da vista sobre o qual o símbolo é aplicado. C) Cruzadas em duas direções oblíquas em relação ao plano de projeção da vista sobre o qual o símbolo é aplicado. D) Aproximadamente centrais em relação ao ponto médio da superfície ao qual refere-se o símbolo. E) Aproximadamente radiais em relação ao ponto médio da superfície ao qual refere-se o símbolo.
