Questão 45 — Treliças — Método dos Nós (Mecânica Geral) — Serviço de Seleção do Pessoal da Marinha (SSPM) · Marinha do Brasil 2021

Mecânica Geral Treliças — Método dos Nós

Serviço de Seleção do Pessoal da Marinha (SSPM) 2021

Marinha do Brasil · Quadro Técnico de Praças da Armada (QTPA) — Mecânica · Caderno Amarela

Gabarito disponível

Em uma certa treliça, os elementos AB, AD, CD e BC medem um comprimento igual a "L" e uma força P é aplicada no ponto B, conforme esquema apresentado abaixo. Sobre a referida treliça, assinale a opção correta.

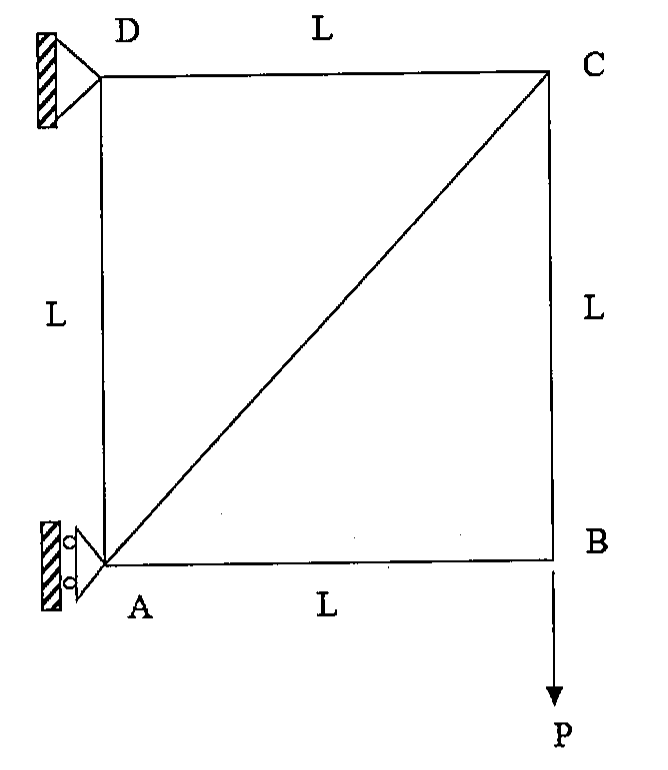

Treliça quadrada ABCD com lados L, diagonal AC, apoios em D e A à esquerda e força P vertical para baixo em B.

Treliça quadrada ABCD com lados L, diagonal AC, apoios em D e A à esquerda e força P vertical para baixo em B.

Selecione uma alternativa A) O elemento AB está em tração com uma força de valor P.sen (30°). B) O elemento AC está em tração com uma força de valor P/sen(45°). C) O elemento AD está em compressão com uma força de valor igual a 2P. D) O elemento AD está em compressão com uma força de valor igual a P.sen(45°). E) O elemento AC está em compressão com uma força de valor igual a P.cossec(45°).
