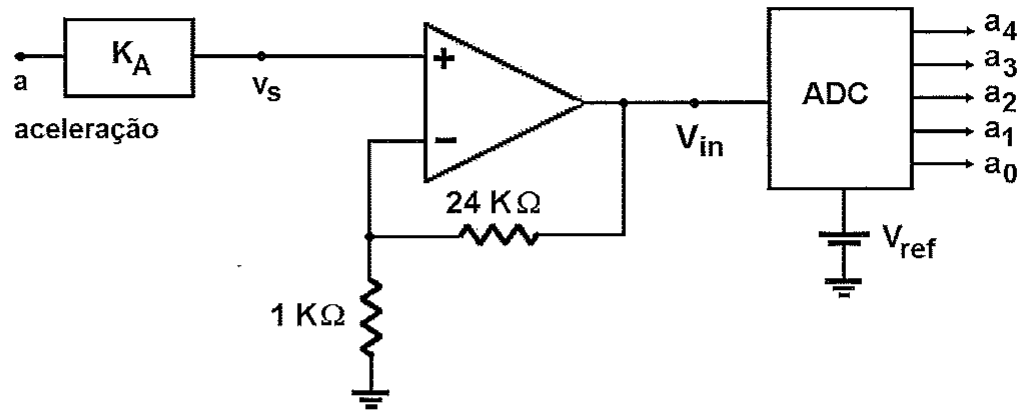

Analise a figura a seguir.
Um acelerômetro, empregado para medir a aceleração no sentido positivo de seu eixo sensível, tem função de transferência linearmente variável KA = 20 mV/g , onde g é a aceleração da gravidade. Um conversor analógico digital (ADC) representa a aceleração pelas saídas digitais (bits) a₄ a₃ a₂ a₁ a₀ , conforme o circuito da figura acima. A relação de conversão do ADC é expressa por Vᵢₙ = (a₄ . 2⁻¹ + a₃ . 2⁻² + a₂. 2⁻³ + a₁ . 2⁻⁴ + a₀ .2⁻⁵ ) .Vref
Para Vref = 8 Volts, este circuito tem uma resolução de aceleração em g igual a
