Analise a figura a seguir.

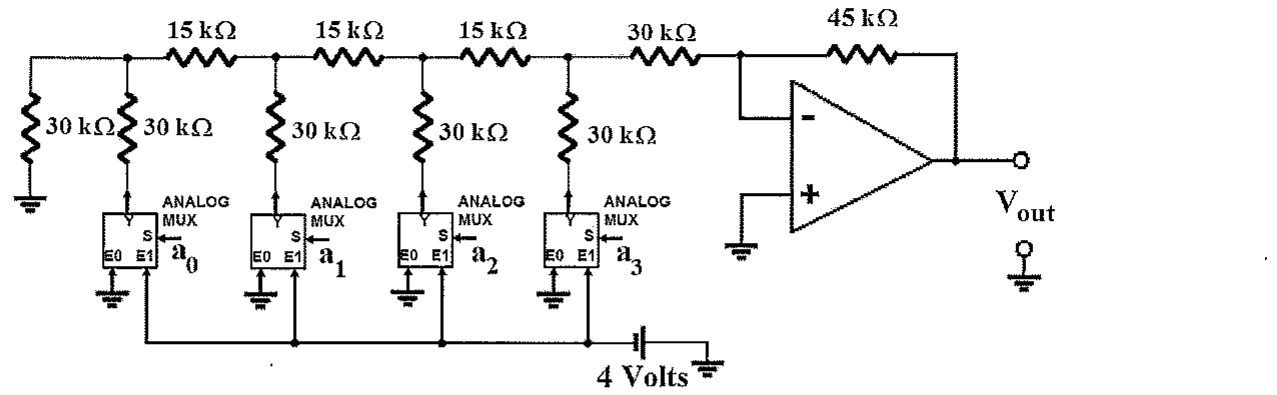

Conversor D/A com rede resistiva (resistores de 15 kΩ, 30 kΩ e 30 kΩ), multiplexadores analógicos controlados pelos bits a0 a a3 que selecionam terra ou a referência de 4 Volts, e amplificador operacional com realimentação de 45 kΩ fornecendo Vout.

Conversor D/A com rede resistiva (resistores de 15 kΩ, 30 kΩ e 30 kΩ), multiplexadores analógicos controlados pelos bits a0 a a3 que selecionam terra ou a referência de 4 Volts, e amplificador operacional com realimentação de 45 kΩ fornecendo Vout.

Qual é o valor, em Volts, da tensão de saída Vₒᵤₜ do conversor D/A (Digital/Analógico), quando este recebe na entrada os bits a₃ = 1 , a₂ = 0 , a₁ = 1 e a₀ = 1?

Ver gabarito

Gabarito: A
