Observe o circuito combinacional abaixo.

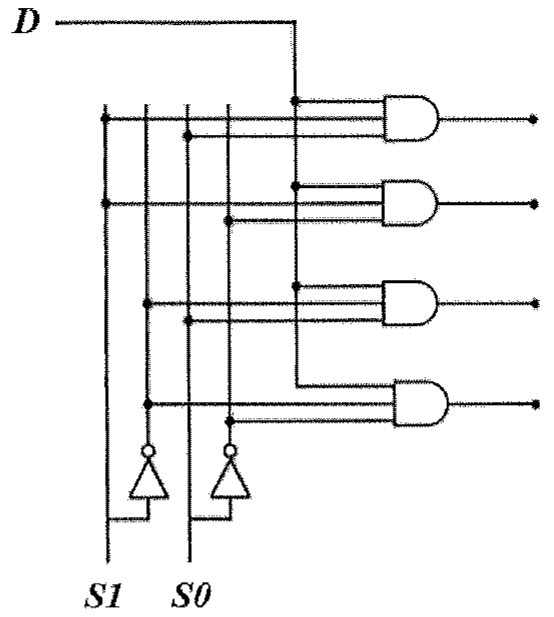

Circuito combinacional com entrada D ligada a quatro portas AND, entradas de seleção S1 e S0 e seus complementos obtidos por inversores, e quatro saídas, uma por porta AND.

Circuito combinacional com entrada D ligada a quatro portas AND, entradas de seleção S1 e S0 e seus complementos obtidos por inversores, e quatro saídas, uma por porta AND.

Como se denomina o circuito acima?

Selecione uma alternativa A) Subtrator. B) Somador. C) Multiplicador. D) Demultiplexador. E) Multiplexador.

Ver gabarito

Gabarito: D
