Analise a figura a seguir.

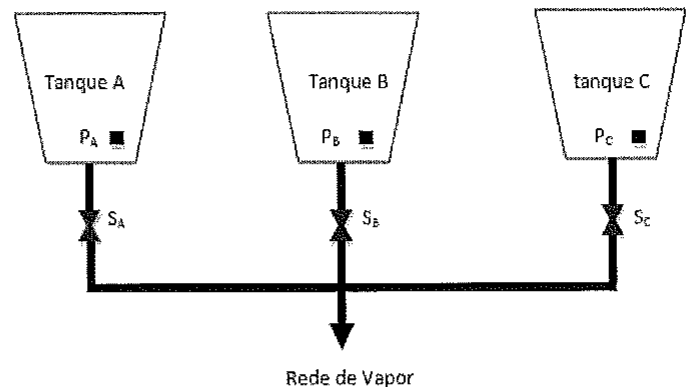

O diagrama acima representa um sistema de armazenamento de vapor, composto por três tanques "A", "B" e "C". Os pressostatos (PA, PB e PC) informam a um controlador lógico programável quando a pressão do tanque está alta. Sabe-se que o controle deverá comandar a abertura das válvulas solenóides: SA, SB e SC a fim de aliviar a pressão interna dos respectivos tanques sendo que, a maior prioridade de abertura é para o tanque "A", em seguida para o "B" e por último para o "C", levando-se em consideração que não se admite a abertura de duas ou mais válvulas simultaneamente. Atendendo a estes requisitos, assinale a opção que apresenta as equações lógicas de comando dessas válvulas.
O diagrama acima representa um sistema de armazenamento de vapor, composto por três tanques "A", "B" e "C". Os pressostatos (PA, PB e PC) informam a um controlador lógico programável quando a pressão do tanque está alta. Sabe-se que o controle deverá comandar a abertura das válvulas solenóides: SA, SB e SC a fim de aliviar a pressão interna dos respectivos tanques sendo que, a maior prioridade de abertura é para o tanque "A", em seguida para o "B" e por último para o "C", levando-se em consideração que não se admite a abertura de duas ou mais válvulas simultaneamente. Atendendo a estes requisitos, assinale a opção que apresenta as equações lógicas de comando dessas válvulas.
