Observe o circuito pneumático abaixo.

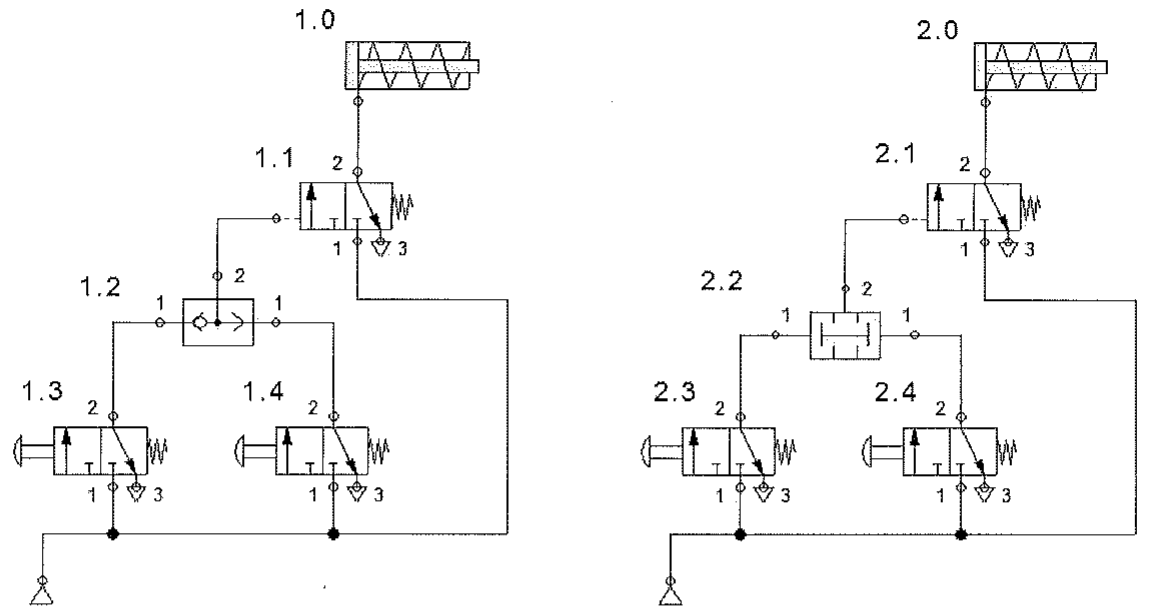

Dois circuitos pneumáticos: cilindro 1.0 comandado pela válvula 3/2 1.1, pilotada pela válvula 1.2, que recebe sinais das válvulas 3/2 manuais 1.3 e 1.4; cilindro 2.0 comandado pela válvula 3/2 2.1, pilotada pela válvula 2.2, que recebe sinais das válvulas 3/2 manuais 2.3 e 2.4.

Dois circuitos pneumáticos: cilindro 1.0 comandado pela válvula 3/2 1.1, pilotada pela válvula 1.2, que recebe sinais das válvulas 3/2 manuais 1.3 e 1.4; cilindro 2.0 comandado pela válvula 3/2 2.1, pilotada pela válvula 2.2, que recebe sinais das válvulas 3/2 manuais 2.3 e 2.4.

Em relação ao circuito acima, pode-se afirmar que

Selecione uma alternativa A) o cilindro de ação simples 1.0 no repouso mantém-se avançado. B) basta acionar a válvula 1.3 ou a 1.4, que o cilindro 1.0 avança. C) basta acionar uma das válvulas, 2.3 ou 2.4, que o cilindro 2.0 avança. D) as válvulas 1.2 e 2.2 são ambas alternadoras. E) as válvulas 1.4 e 2.4 acionadas comandam os retornos dos cilindros 1.0 e 2.0, respectivamente.
