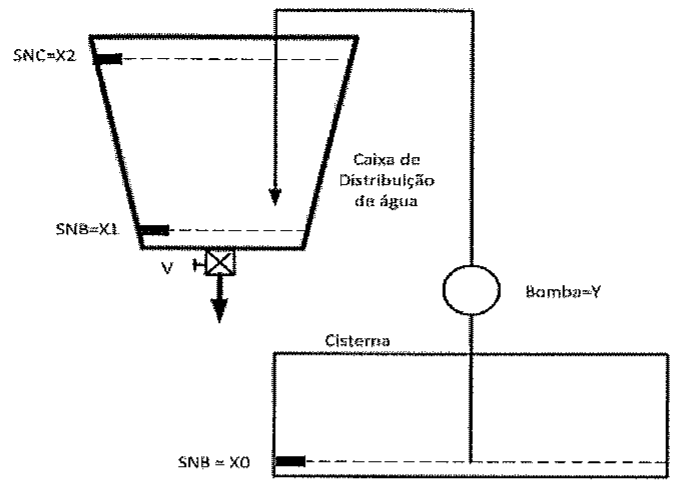

Analise a figura a seguir.

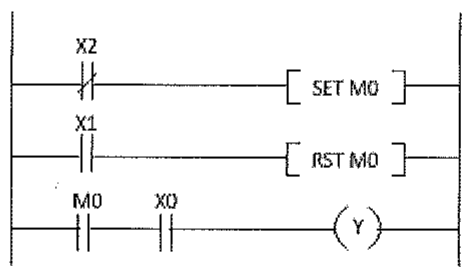

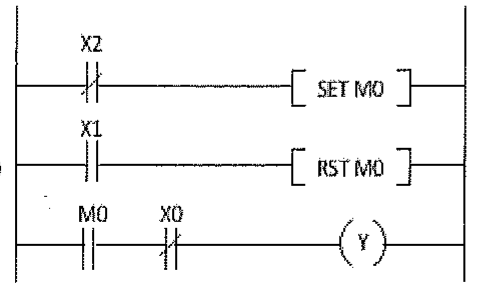

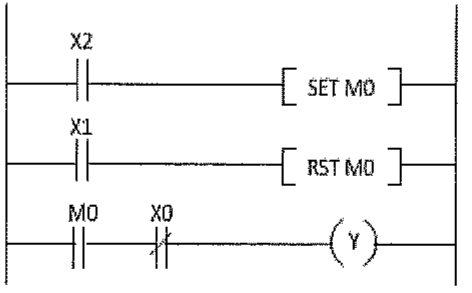

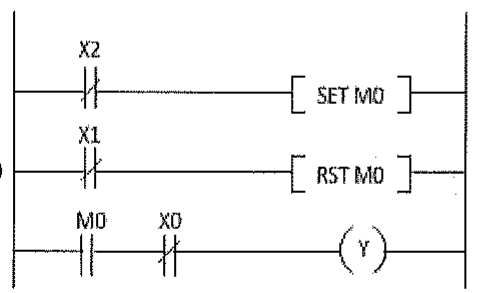

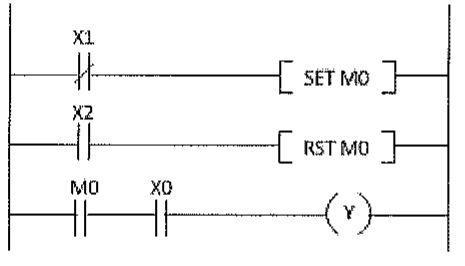

O diagrama acima representa um sistema de distribuição de água composto por: uma cisterna, uma caixa de distribuição e uma bomba. Sabe-se que o sistema de controle baseado em um CLP (Controlador Lógico Programável) deve acionar a bomba quando o nível na caixa de distribuição cair abaixo do sensor (SNB), de vazio, ligado na entrada X1 e, deve desligá-la quando o nível indicado pelo sensor (SNC), de cheio, ligado na entrada X2 for alcançado. Levando em consideração que: a bomba não pode ser acionada se o nível da cisterna cair abaixo do nível indicado pelo sensor (SNB) ligado na entrada X0, assinale a opção que apresenta o diagrama Ladder para o comando dessa bomba (Y).
