Na montagem de peças mecânicas, a tolerância, o ajuste, os desvios e a análise de dimensões são de extrema importância. Assim, determine a tolerância de ajuste, o tipo de ajuste e qual das peças possui a melhor qualidade de trabalho relativo à sua tolerância, respectivamente, e assinale a opção correta.

Medida nominal (mm) | H8 | h8 | f7 | f8
Mais de 80 até 100 | +54 / 0 | 0 / -54 | -36 / -71 | -36 / -90

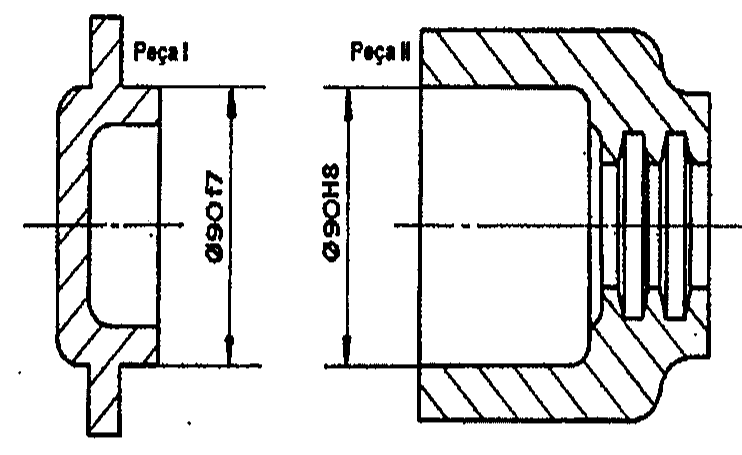

Desenho em corte de duas peças: Peça I, eixo com cota Ø90f7, e Peça II, furo com cota Ø90H8.

Desenho em corte de duas peças: Peça I, eixo com cota Ø90f7, e Peça II, furo com cota Ø90H8.

Selecione uma alternativa A) 0,017mm, interferência e peça II. B) 0,071mm, interferência e peça I. C) 0,089mm, folga e peça I. D) 0,090mm, folga e peça I. E) 0,125mm, folga e peça II.
