Questão 42 — Projeções ortogonais — Planos de projeção (Desenho Técnico Mecânico) — Serviço de Seleção do Pessoal da Marinha (SSPM) · Marinha do Brasil 2022

Desenho Técnico Mecânico Projeções ortogonais — Planos de projeção

Serviço de Seleção do Pessoal da Marinha (SSPM) 2022

Marinha do Brasil · Motores · Caderno Amarela

Gabarito disponível

Observe a figura abaixo:

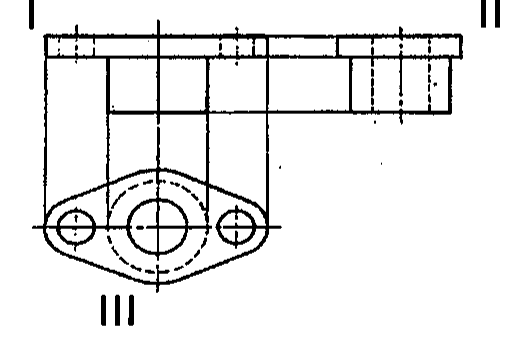

Três vistas ortogonais de uma peça com flange oval de dois furos e cubo central, identificadas pelos numerais I e II na parte superior e III na parte inferior.

Três vistas ortogonais de uma peça com flange oval de dois furos e cubo central, identificadas pelos numerais I e II na parte superior e III na parte inferior.

Com base na norma adotada pela ABNT relacionada a projeções ortogonais, os planos I, II e III representados na figura acima são denominados, respectivamente, como:

Selecione uma alternativa A) vertical, horizontal e perfil. B) vertical, perfil e horizontal. C) horizontal, vertical e perfil. D) horizontal, perfil e vertical. E) perfil, horizontal e vertical.

Ver gabarito

Gabarito: B

Fonte: Gabarito preliminar: Gabarito final CP-CAP 2022 — Motores/2022 — página 14
