Um motor universal utilizado para o acionamento de uma furadeira manual de duas velocidades tem os seguintes dados:
tensão da linha de alimentação: 110Vac - 60 Hz;
fator de potência do motor: 0,8 indutivo;
torque nominal do motor: 0,38 N.m;
constante de torque: 0,127 N.m/A e
impedância de armadura e campo: (5 + j.20)Ω.

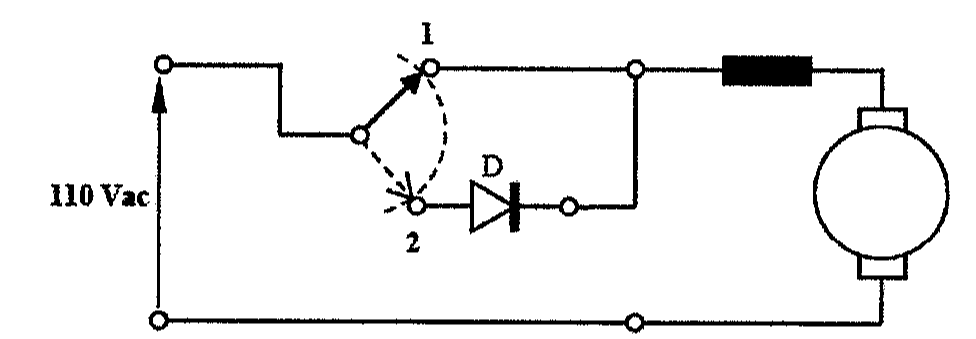

A comutação da velocidade é feita por meio de uma chave que insere ou retira um retificador monofásico de meia onda, constituído de um único diodo D, conforme a figura.
Sendo assim, de acordo com os dados apresentados, faça o que se pede nos itens a seguir.
tensão da linha de alimentação: 110Vac - 60 Hz;
fator de potência do motor: 0,8 indutivo;
torque nominal do motor: 0,38 N.m;
constante de torque: 0,127 N.m/A e
impedância de armadura e campo: (5 + j.20)Ω.
A comutação da velocidade é feita por meio de uma chave que insere ou retira um retificador monofásico de meia onda, constituído de um único diodo D, conforme a figura.
Sendo assim, de acordo com os dados apresentados, faça o que se pede nos itens a seguir.
- a)Esboce a forma de onda da tensão nos terminais do motor, com a chave na posição 2.2 pontos
- b)Determine o valor médio da tensão retificada resultante sobre o motor, com a chave na posição 2.2 pontos
- c)Determine a rotação do motor, em RPM, com a chave na posição 2.2 pontos
- d)Determine a rotação do motor, em RPM, com a chave na posição 1.2 pontos
