Padrão de resposta da banca disponível
Um ramal de ligação alimenta uma residência com 3 condutores, sendo 2 de fase e um de neutro do centro do enrolamento do secundário do transformador da rede elétrica.
As tensões são as seguintes:
Vab = 220/0° V, Van = 110/0° V e Vbn=110/180° V
As cargas da casa são resistivas com os seguintes valores
P ab = 4400 W, Pan = 2200 W ePbn = 2200 W
Sendo assim, determine:
As tensões são as seguintes:
Vab = 220/0° V, Van = 110/0° V e Vbn=110/180° V
As cargas da casa são resistivas com os seguintes valores
P ab = 4400 W, Pan = 2200 W ePbn = 2200 W
Sendo assim, determine:
- a)as correntes nas cargas monofásicas;2 pontos
- b)a corrente na carga bifásica;2 pontos
- c)as correntes totais no ramal de ligação nos 3 condutores (2 fase e o neutro), considerando que as cargas são simultâneas; e2 pontos

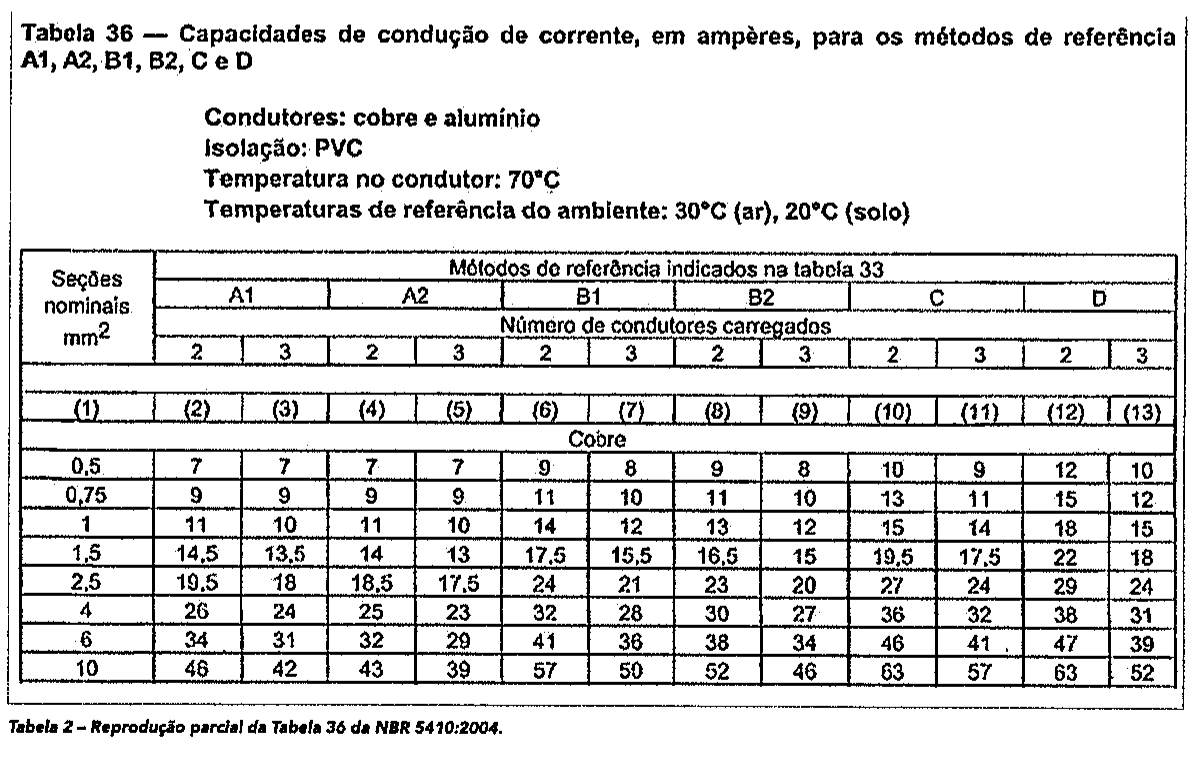

- d)determine a bitola dos condutores dos circuitos bifásicos e monofásicos, a partir da tabela de capacidade de corrente da NBR5410 apresentada abaixo, considerando fator de agrupamento 0,8 e fator de correção térmica igual 1 e modo de instalação B2 .2 pontos
