Dado o diagrama a seguir da função de transferência, determine:

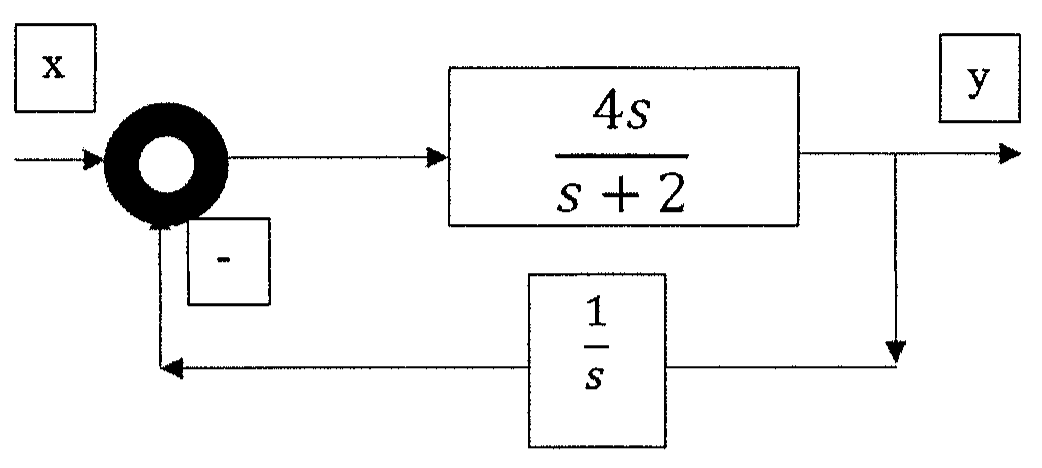

Diagrama de blocos: entrada x em um somador; a saída do somador alimenta o bloco 4s/(s + 2), cuja saída é y. A saída y é realimentada pelo bloco 1/s e entra no somador com sinal negativo.

Diagrama de blocos: entrada x em um somador; a saída do somador alimenta o bloco 4s/(s + 2), cuja saída é y. A saída y é realimentada pelo bloco 1/s e entra no somador com sinal negativo.

a)
a função de transferência;
4 pontos
b)
os polos e zeros;
1 ponto
c)
se o sistema é estável; e
1 ponto
d)
a resposta para um degrau unitário.
2 pontos
