Questão discursiva 9 — Circuitos Trifásicos Desequilibrados — Carga em Estrela sem Neutro (Circuitos Elétricos) — Serviço de Seleção do Pessoal da Marinha (SSPM) · Marinha do Brasil 2022

Circuitos Elétricos Circuitos Trifásicos Desequilibrados — Carga em Estrela sem Neutro

Discursiva Serviço de Seleção do Pessoal da Marinha (SSPM) 2022 Superior 8 pontos

Marinha do Brasil · Engenharia Elétrica — Corpo de Engenheiros da Marinha (CP-CEM) · Questão 9

Padrão de resposta da banca disponível

Dada uma carga trifásica desequilibrada ligada em estrela, conforme o diagrama a seguir, determine:

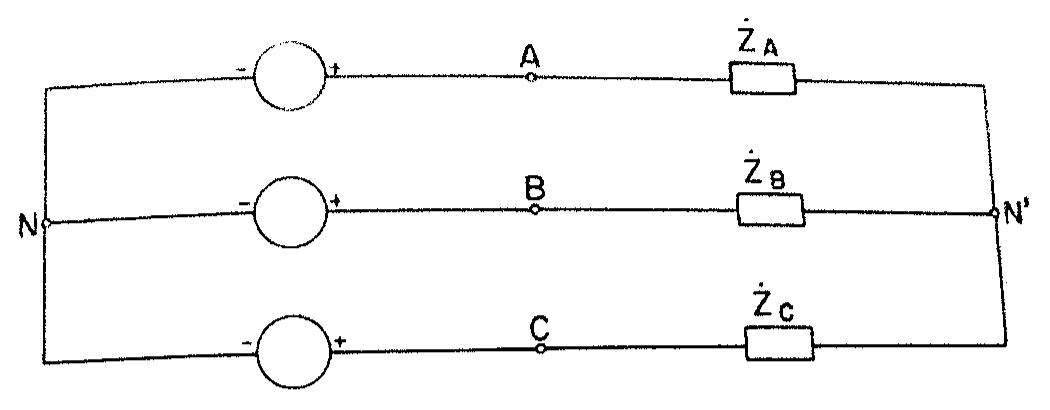

Circuito trifásico: três fontes ligadas ao neutro N alimentam, pelas linhas A, B e C, as impedâncias ŻA, ŻB e ŻC ligadas em estrela ao ponto N'.

Circuito trifásico: três fontes ligadas ao neutro N alimentam, pelas linhas A, B e C, as impedâncias ŻA, ŻB e ŻC ligadas em estrela ao ponto N'.

Dados:
Van = 127/0° V - sequência positiva;
Zan' = 10 Ω;
Zbn' = 10 Ω; e
Zcn' = 5 Ω.

a)
o valor de VNN';
2 pontos
b)
as correntes IA, IB e IC; e
3 pontos
c)
as potências ativas, reativas e aparentes IA, IB e IC por fase.
3 pontos
