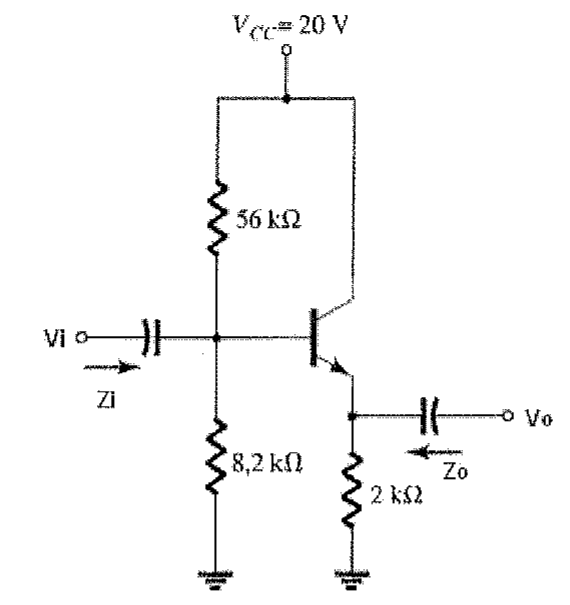

Analise a figura a seguir.
Em relação ao circuito amplificador de pequenos sinais representado na figura acima, e considerando a análise empregando o modelo híbrido simplificado, quais são, respectivamente, os valores da impedância de entrada Zi (vista do capacitor para a direita) e da impedância de saída Zo (vista do capacitor para a esquerda)?
Dados:
hie = 1kΩ
hfe = 200
Capacitores → ∞(Valores muito altos)
