Analise a figura a seguir.

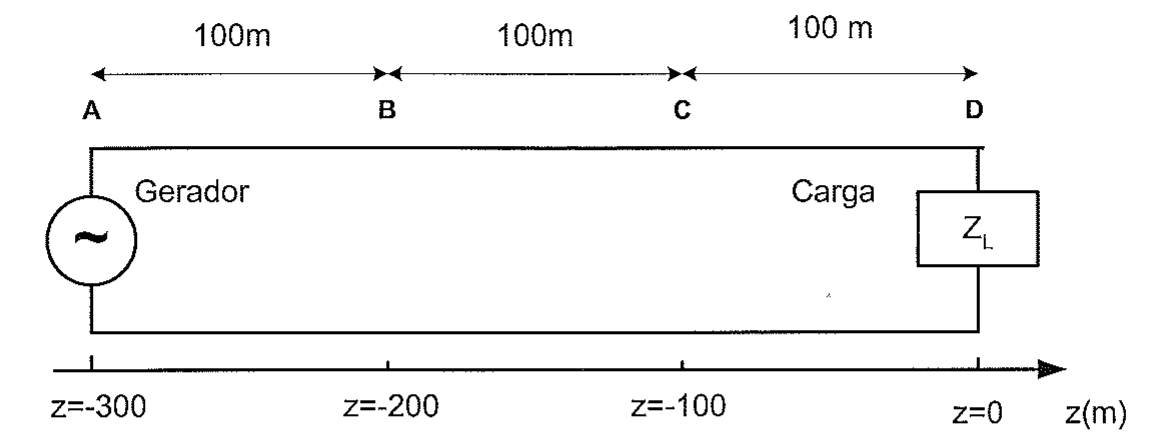

Linha de transmissão de 300 m entre gerador (ponto A, z=-300) e carga ZL (ponto D, z=0), dividida em três trechos de 100 m pelos pontos B (z=-200) e C (z=-100).

Linha de transmissão de 300 m entre gerador (ponto A, z=-300) e carga ZL (ponto D, z=0), dividida em três trechos de 100 m pelos pontos B (z=-200) e C (z=-100).

A figura acima representa uma linha de transmissão casada de 300m. A linha possui uma atenuação de 0,03dB/m. Sabe-se que essa linha conecta um gerador no ponto A (z=-300m), a uma carga situada no ponto D (z=0m). Qual é a razão entre a potência, em watts, perdida na linha entre os pontos A e B, e a potência, em watts, perdida na linha entre os pontos C e D?
