Questão 4 — Diodos Emissores de Luz (LED) (Eletrônica) — Diretoria de Ensino da Marinha · Marinha do Brasil 2013

Eletrônica Diodos Emissores de Luz (LED)

Diretoria de Ensino da Marinha 2013 Superior

Marinha do Brasil · Professor do Magistério Superior — Eletrônica · Caderno Amarela

Gabarito disponível

Analise a figura a seguir.

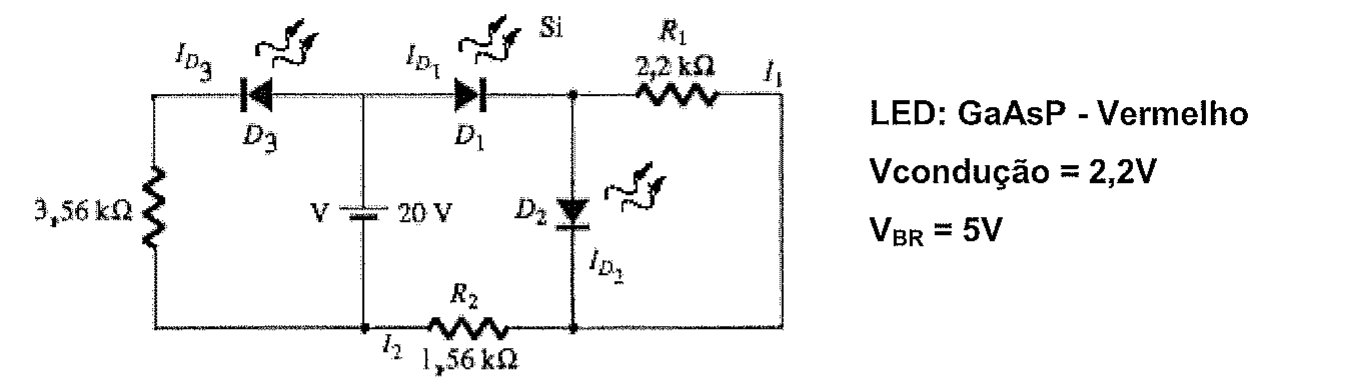

Circuito com fonte de 20 V, LEDs D1, D2 e D3, resistores R1 = 2,2 kΩ, R2 = 1,56 kΩ e 3,56 kΩ, correntes ID1, ID2, ID3, I1 e I2 indicadas. Ao lado: LED GaAsP vermelho, Vcondução = 2,2 V, VBR = 5 V.

Circuito com fonte de 20 V, LEDs D1, D2 e D3, resistores R1 = 2,2 kΩ, R2 = 1,56 kΩ e 3,56 kΩ, correntes ID1, ID2, ID3, I1 e I2 indicadas. Ao lado: LED GaAsP vermelho, Vcondução = 2,2 V, VBR = 5 V.

No circuito da figura acima, os diodos D1, D2 e D3 são LEDs (diodos emissores de luz) com as características dadas ao lado da figura. Considerando que no LED a intensidade da luz emitida é diretamente proporcional à corrente, pode-se afirmar que:

Selecione uma alternativa A) o LED que apresenta brilho mais intenso é o D₁. B) o LED que apresenta brilho mais intenso é o D₂. C) o LED que apresenta brilho mais intenso é o D₃. D) os LEDs D₁ e D₂ apresentam a mesma intensidade de brilho. E) os LEDs D₁ e D₃ apresentam a mesma intensidade de brilho.
