Observe a figura abaixo.

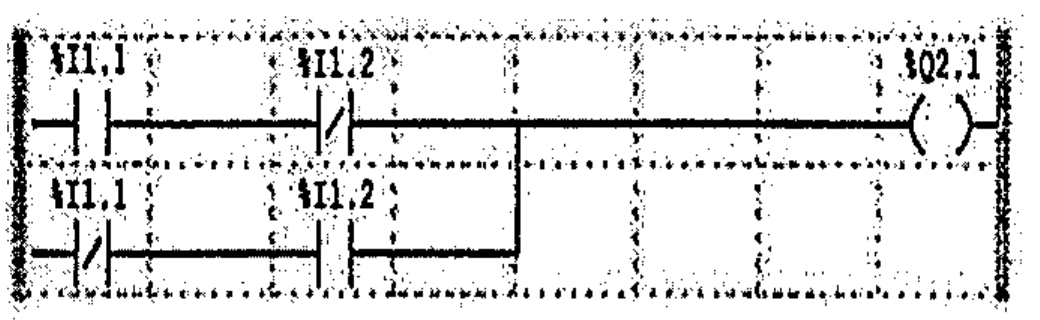

Diagrama ladder com dois ramos em paralelo acionando a bobina %Q2.1: no primeiro, contato normalmente aberto %I1.1 em série com contato normalmente fechado %I1.2; no segundo, contato normalmente fechado %I1.1 em série com contato normalmente aberto %I1.2.

Diagrama ladder com dois ramos em paralelo acionando a bobina %Q2.1: no primeiro, contato normalmente aberto %I1.1 em série com contato normalmente fechado %I1.2; no segundo, contato normalmente fechado %I1.1 em série com contato normalmente aberto %I1.2.

Considerando o diagrama representativo, conforme a norma IEC1131-3, assinale a opção correta.

Selecione uma alternativa A) A saída %Q2.1 estará sempre ativada, independente dos valores das entradas %I1.1 e %I1.2. B) A saída %Q2.1 estará sempre desativada, independente dos valores das entradas %I1.1 e %I1.2. C) A saída %Q2.1 estará ativada somente quando %I1.1 estiver ativado e %I1.2 estiver desativado. D) A saída %Q2.1 estará ativada quando %I1.2 e %I1.1 estiverem em condições opostas de ativação. E) A saída %Q2.1 estará ativada somente quando %I1.2 estiver ativado e %I1.1 estiver desativado.

Ver gabarito

Gabarito: D
