Questão 20 — Linguagem Ladder — Diagrama de Contatos (Automação Industrial) — Serviço de Seleção do Pessoal da Marinha (SSPM) · Marinha do Brasil 2022

Automação Industrial Linguagem Ladder — Diagrama de Contatos

Serviço de Seleção do Pessoal da Marinha (SSPM) 2022

Marinha do Brasil · Quadro Técnico de Praças da Armada (QTPA) — Eletroeletrônica · Caderno Amarela

Gabarito disponível

Observe a figura abaixo.

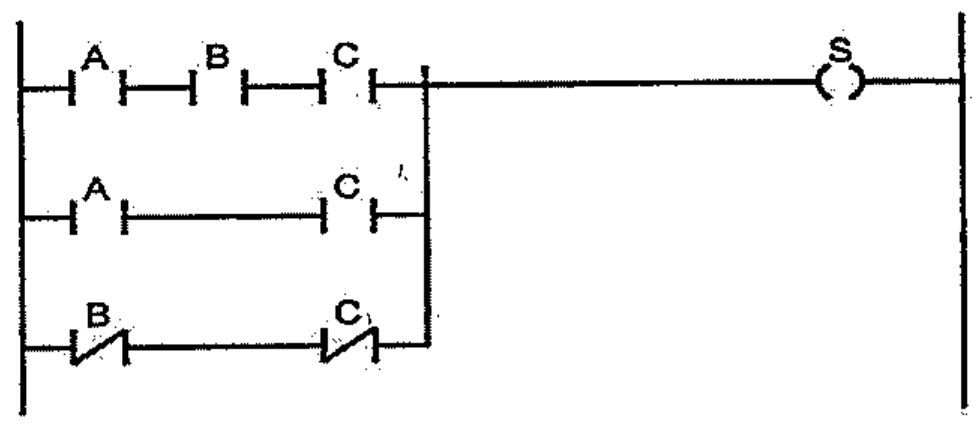

Diagrama de contatos com três ramos em paralelo acionando a saída S: contatos normalmente abertos A, B e C em série; contatos normalmente abertos A e C em série; contatos normalmente fechados B e C em série.

Diagrama de contatos com três ramos em paralelo acionando a saída S: contatos normalmente abertos A, B e C em série; contatos normalmente abertos A e C em série; contatos normalmente fechados B e C em série.

Considerando o diagrama de contatos acima, assinale a opção correta.

Selecione uma alternativa A) A saída S pode ser representada pela equação S = A.B + B.C + B̅.C̅. B) A saída S pode ser representada pela equação S = A.C + B̅.C̅. C) Se a entrada A estiver desligada, então é impossível que S esteja ativado. D) Se a entrada B estiver ligada, então é impossível que S esteja ativado. E) O diagrama não pode ser simplificado além do indicado na figura.

Ver gabarito

Gabarito: B

Fonte: Gabarito preliminar: Gabarito final SSPM — página 1
