Questão 24 — Diodos — Circuitos com Diodos (Eletrônica Analógica) — Serviço de Seleção do Pessoal da Marinha (SSPM) · Marinha do Brasil 2022

Eletrônica Analógica Diodos — Circuitos com Diodos

Serviço de Seleção do Pessoal da Marinha (SSPM) 2022

Marinha do Brasil · Quadro Técnico de Praças da Armada (QTPA) — Eletroeletrônica · Caderno Amarela

Gabarito disponível

Observe a figura abaixo.

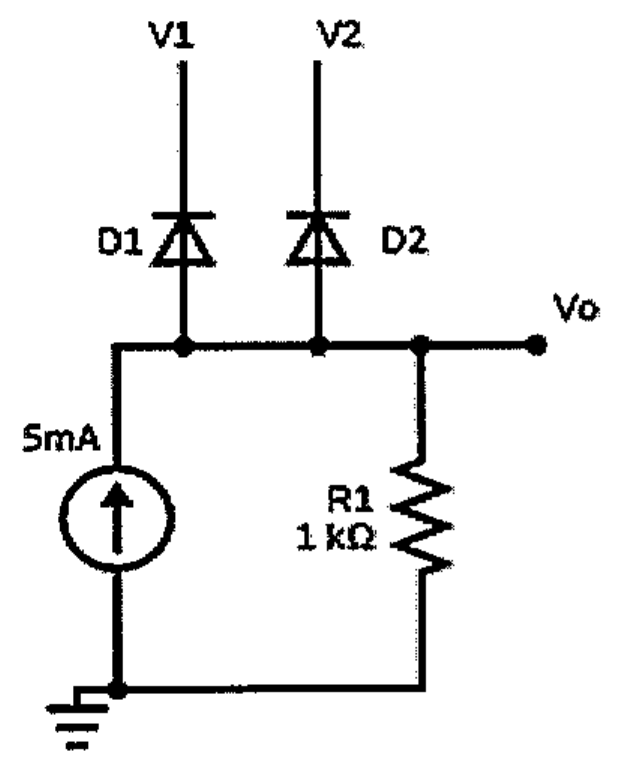

Circuito com tensões V1 e V2 ligadas aos diodos D1 e D2, cujos anodos estão no nó de saída Vo; fonte de corrente de 5 mA injetando corrente no nó Vo a partir do terra e resistor R1 de 1 kΩ entre Vo e o terra.

Circuito com tensões V1 e V2 ligadas aos diodos D1 e D2, cujos anodos estão no nó de saída Vo; fonte de corrente de 5 mA injetando corrente no nó Vo a partir do terra e resistor R1 de 1 kΩ entre Vo e o terra.

Assumindo que os diodos D₁ e D₂ são ideais, assinale a opção em que os valores de V₁ e V₂ fazem com que Vo seja positivo.

Selecione uma alternativa A) V1 = 10V e V2 = 0V B) V1 = 0V e V2 = 10V C) V1 = V2 = 10V D) V1 = V2 = 0V E) V1 = V2 = -10V

Ver gabarito

Gabarito: C

Fonte: Gabarito preliminar: Gabarito final SSPM — página 1
