Questão 36 — Diodos — Circuitos com Diodos (Eletrônica Analógica) — Serviço de Seleção do Pessoal da Marinha (SSPM) · Marinha do Brasil 2022

Eletrônica Analógica Diodos — Circuitos com Diodos

Serviço de Seleção do Pessoal da Marinha (SSPM) 2022

Marinha do Brasil · Quadro Técnico de Praças da Armada (QTPA) — Eletroeletrônica · Caderno Amarela

Gabarito disponível

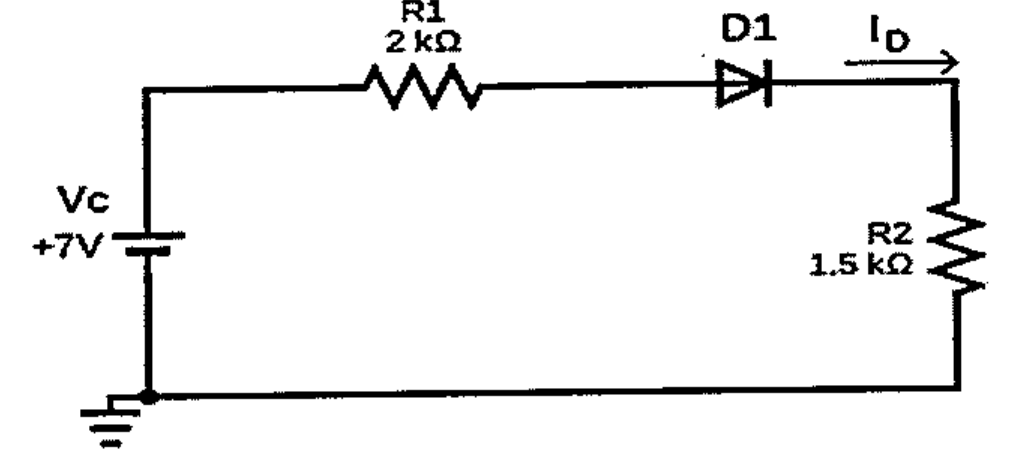

Observe a figura abaixo.

Circuito série com fonte Vc de +7 V, resistor R1 de 2 kΩ, diodo D1 diretamente polarizado e resistor R2 de 1.5 kΩ; corrente ID indicada no sentido de D1 para R2.

Circuito série com fonte Vc de +7 V, resistor R1 de 2 kΩ, diodo D1 diretamente polarizado e resistor R2 de 1.5 kΩ; corrente ID indicada no sentido de D1 para R2.

Assumindo que o diodo é ideal, calcule o valor da corrente ID que circula no circuito acima e assinale a opção correta.

Ver gabarito

Gabarito: C

Fonte: Gabarito preliminar: Gabarito final SSPM — página 1
