Questão 31 — Transistores Bipolares — Polarização (Eletrônica Analógica) — Serviço de Seleção do Pessoal da Marinha (SSPM) · Marinha do Brasil 2022

Eletrônica Analógica Transistores Bipolares — Polarização

Serviço de Seleção do Pessoal da Marinha (SSPM) 2022

Marinha do Brasil · Quadro Técnico de Praças da Armada (QTPA) — Eletroeletrônica · Caderno Amarela

Gabarito disponível

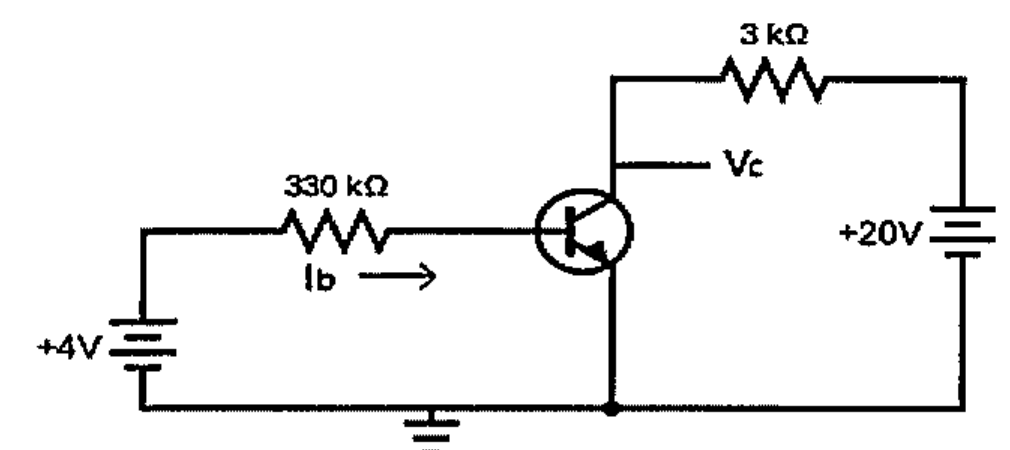

Observe a figura abaixo.

Transistor NPN em emissor comum: base alimentada por fonte de +4 V através de resistor de 330 kΩ (corrente Ib); coletor ligado a +20 V através de resistor de 3 kΩ, com tensão Vc no coletor; emissor aterrado.

Transistor NPN em emissor comum: base alimentada por fonte de +4 V através de resistor de 330 kΩ (corrente Ib); coletor ligado a +20 V através de resistor de 3 kΩ, com tensão Vc no coletor; emissor aterrado.

Considerando que a tensão entre a base e o emissor VBE = 0,7 V para o transistor NPN e o valor de ganho de corrente β = 100, os valores da corrente Ib e tensão Vc são, respectivamente:

Selecione uma alternativa A) Ib = 10 mA e Vc = 17,0 V B) Ib = 10 µA e Vc = 17,0 V C) Ib = 12 mA e Vc = 16,4 V D) Ib = 12 µA e Vc = 16,4 V E) Ib = 1,2 µA e Vc = 16,4 V

Ver gabarito

Gabarito: B

Fonte: Gabarito preliminar: Gabarito final SSPM — página 1
