Questão 42 — Transistores Bipolares — Polarização (Eletrônica Analógica) — Serviço de Seleção do Pessoal da Marinha (SSPM) · Marinha do Brasil 2022

Eletrônica Analógica Transistores Bipolares — Polarização

Serviço de Seleção do Pessoal da Marinha (SSPM) 2022

Marinha do Brasil · Quadro Técnico de Praças da Armada (QTPA) — Eletroeletrônica · Caderno Amarela

Gabarito disponível

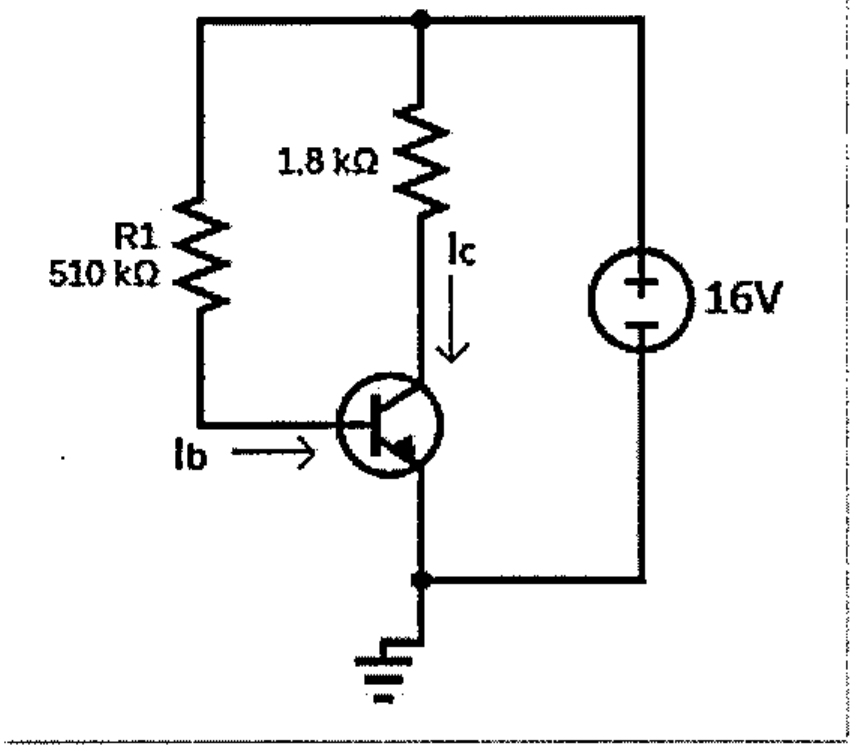

Observe a figura abaixo.

Transistor NPN com fonte de 16 V; resistor R1 de 510 kΩ da fonte à base (corrente Ib); resistor de 1,8 kΩ da fonte ao coletor (corrente Ic); emissor aterrado.

Transistor NPN com fonte de 16 V; resistor R1 de 510 kΩ da fonte à base (corrente Ib); resistor de 1,8 kΩ da fonte ao coletor (corrente Ic); emissor aterrado.

Considerando que a tensão entre a base e o emissor VBE = 0,7 V para o transistor NPN e o valor de ganho de corrente β = 120, os valores das correntes Ib e Ic são, respectivamente:

Selecione uma alternativa A) Ib = 32 µA e Ic = 3,8 mA B) Ib = 32 µA e Ic = 3,6 mA C) Ib = 30 µA e Ic = 3,6 mA D) Ib = 30 µA e Ic = 3,8 mA E) Ib = 30 mA e Ic = 3,6 µA

Ver gabarito

Gabarito: C

Fonte: Gabarito preliminar: Gabarito final SSPM — página 1
