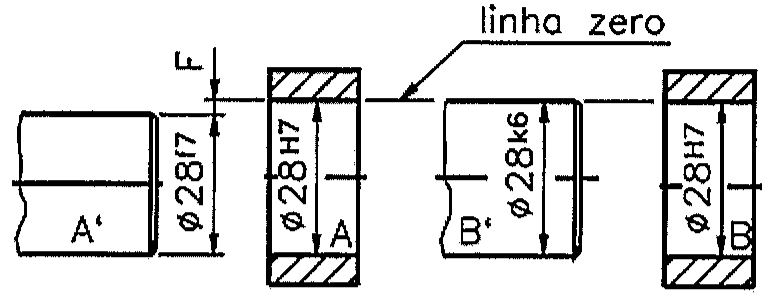

Com relação à tolerância dimensional, analise o desenho técnico abaixo e coloque V (verdadeiro) ou F (falso) nas afirmativas a seguir.
( ) O desenho é um exemplo de sistema eixo-base.
( ) No furo A, o eixo A' deve girar com folga, num ajuste livre.
( ) No furo B, o eixo B' deve deslizar com leve aderência, num ajuste com folga.
( ) No furo A', o numeral 7 é indicativo da qualidade de trabalho e, no caso, corresponde à mecânica corrente.
Assinale a opção que apresenta a sequência correta.
( ) O desenho é um exemplo de sistema eixo-base.
( ) No furo A, o eixo A' deve girar com folga, num ajuste livre.
( ) No furo B, o eixo B' deve deslizar com leve aderência, num ajuste com folga.
( ) No furo A', o numeral 7 é indicativo da qualidade de trabalho e, no caso, corresponde à mecânica corrente.
Assinale a opção que apresenta a sequência correta.
