Questão 5 — Prensa Hidráulica — Princípio de Pascal (Hidráulica e Pneumática) — Serviço de Seleção do Pessoal da Marinha (SSPM) · Marinha do Brasil 2022

Hidráulica e Pneumática Prensa Hidráulica — Princípio de Pascal

Serviço de Seleção do Pessoal da Marinha (SSPM) 2022 Técnico

Marinha do Brasil · Quadro Técnico de Praças da Armada (QTPA) — Mecânica · Caderno Amarela

Gabarito disponível

Dada a figura abaixo e, considerando que A2 = 6 A1, analise as afirmativas a seguir.

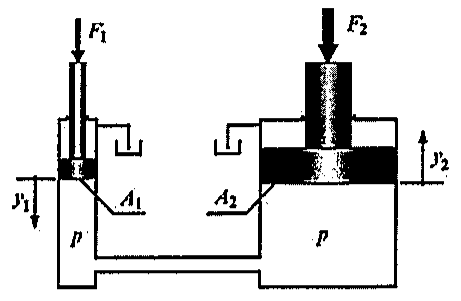

Dois cilindros interligados contendo fluido à pressão p: pistão 1 de área A1 com força F1 e deslocamento y1 para baixo; pistão 2 de área A2 com força F2 e deslocamento y2 para cima.

Dois cilindros interligados contendo fluido à pressão p: pistão 1 de área A1 com força F1 e deslocamento y1 para baixo; pistão 2 de área A2 com força F2 e deslocamento y2 para cima.

I- O sistema acima é de uma alavanca hidráulica.
II- A velocidade do pistão 1 é seis vezes a velocidade do pistão 2.
III- F2 é três vezes maior que F1.
IV- O volume deslocado pelo cilindro 1 é igual ao volume deslocado pelo cilindro 2.

Assinale a opção correta.

Selecione uma alternativa A) Apenas as afirmativas I e IV são verdadeiras. B) Apenas as afirmativas II e IV são verdadeiras. C) Apenas as afirmativas III e IV são verdadeiras. D) Apenas as afirmativas I, II e III são verdadeiras. E) Apenas as afirmativas I, II e IV são verdadeiras.
