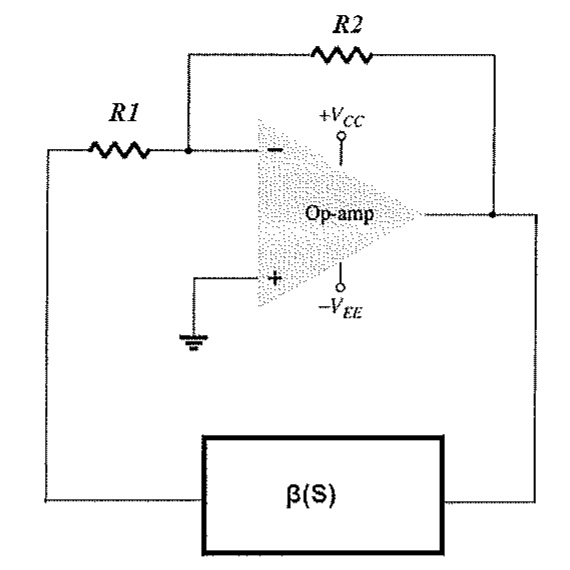

Analise a figura a seguir.
No circuito da figura acima, considerando o amplificador operacional como sendo ideal, o critério de oscilação com ganho realimentado unitário e defasagem zero, sendo:
H(s) = β(s) = s3 / (s3 + Xs2 + Ys + Z), onde X = 4, Y = 50000, e f = 50/(2π) (frequência em que o circuito oscila, dada em Hz), assinale o valor que apresenta, respectivamente, o valor de Z para garantir o critério de oscilação e o valor do resistor R2 para que o ganho do amplificador atenda o critério de oscilação, dado que R1 = 7kΩ.
No circuito da figura acima, considerando o amplificador operacional como sendo ideal, o critério de oscilação com ganho realimentado unitário e defasagem zero, sendo:
H(s) = β(s) = s3 / (s3 + Xs2 + Ys + Z), onde X = 4, Y = 50000, e f = 50/(2π) (frequência em que o circuito oscila, dada em Hz), assinale o valor que apresenta, respectivamente, o valor de Z para garantir o critério de oscilação e o valor do resistor R2 para que o ganho do amplificador atenda o critério de oscilação, dado que R1 = 7kΩ.
