Gabarito disponível

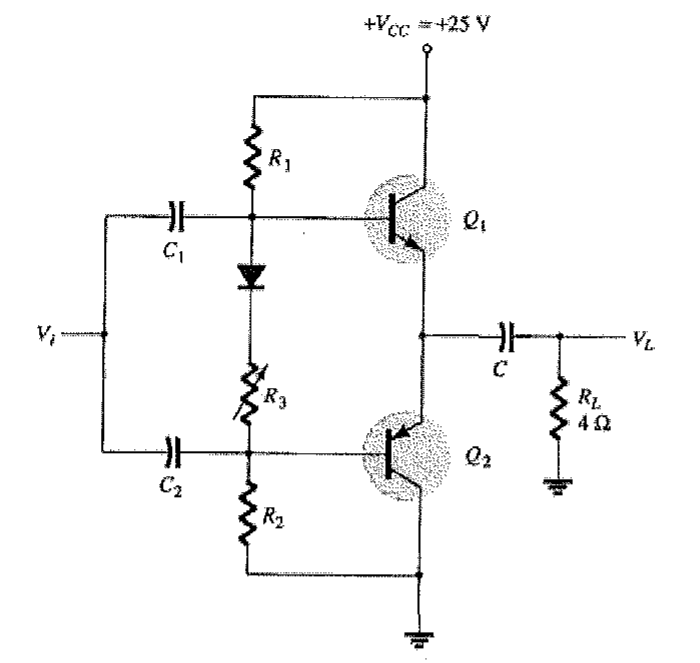

Analise a figura a seguir.
Em relação ao amplificador da figura acima, considerando transistores ideais (não ocorre distorção cruzada), que opera em classe B, e que ocorre três quintos da excursão máxima do sinal, assinale a opção que apresenta, respectivamente, a potência Pcc fornecida pela fonte de tensão, a potência dissipada na carga PL e o rendimento (eficiência) η(%) do amplificador.
Em relação ao amplificador da figura acima, considerando transistores ideais (não ocorre distorção cruzada), que opera em classe B, e que ocorre três quintos da excursão máxima do sinal, assinale a opção que apresenta, respectivamente, a potência Pcc fornecida pela fonte de tensão, a potência dissipada na carga PL e o rendimento (eficiência) η(%) do amplificador.
