Questão 23 — Transmissões — Rendimento (Elementos de Máquinas) — Serviço de Seleção do Pessoal da Marinha (SSPM) · Marinha do Brasil 2022

Elementos de Máquinas Transmissões — Rendimento

Serviço de Seleção do Pessoal da Marinha (SSPM) 2022 Técnico

Marinha do Brasil · Quadro Técnico de Praças da Armada (QTPA) — Mecânica · Caderno Amarela

Gabarito disponível

Observe a figura abaixo.

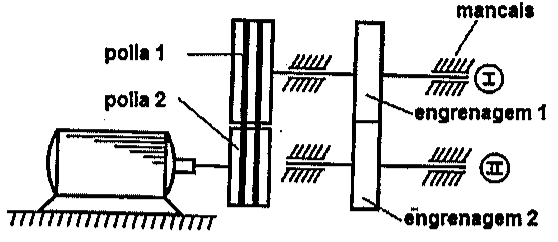

Motor elétrico acionando, por polia 1 e polia 2 com correias, a árvore I; a árvore I transmite por engrenagem 1 e engrenagem 2 à árvore II; cada árvore apoiada em mancais.

Motor elétrico acionando, por polia 1 e polia 2 com correias, a árvore I; a árvore I transmite por engrenagem 1 e engrenagem 2 à árvore II; cada árvore apoiada em mancais.

Considerando a transmissão da figura acima, a qual é acionada por um motor elétrico de potência P, é correto afirmar que:

Dados: ηc: rendimento da transmissão por correias;
ηE: rendimento da transmissão por engrenagens; e
ηm: rendimento do par de mancais.

Selecione uma alternativa A) a potência útil na árvore I é P. ηc B) a potência útil na árvore II é P. ηc. ηE C) a potência útil na árvore I é P. ηc. ηm D) a potência útil na árvore II é P. ηc. ηE. ηm E) o rendimento da transmissão é ηc. ηm. ηE
