Questão 26 — Centro de Gravidade de Figuras Planas (Mecânica Técnica) — Serviço de Seleção do Pessoal da Marinha (SSPM) · Marinha do Brasil 2022

Mecânica Técnica Centro de Gravidade de Figuras Planas

Serviço de Seleção do Pessoal da Marinha (SSPM) 2022 Técnico

Marinha do Brasil · Quadro Técnico de Praças da Armada (QTPA) — Mecânica · Caderno Amarela

Gabarito disponível

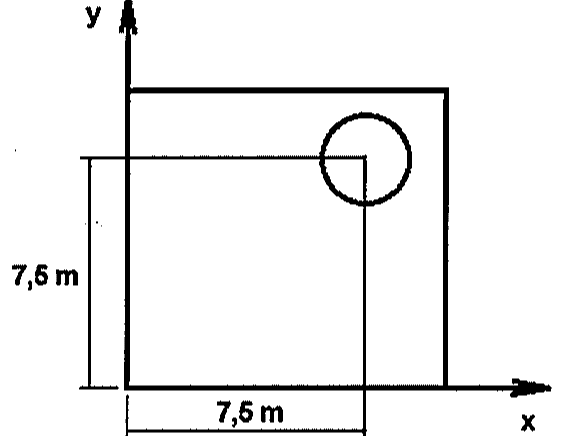

Observe a figura abaixo.

Chapa quadrada com vértice inferior esquerdo na origem dos eixos x e y; furo circular cujo centro está a 7,5 m na direção x e a 7,5 m na direção y.

Chapa quadrada com vértice inferior esquerdo na origem dos eixos x e y; furo circular cujo centro está a 7,5 m na direção x e a 7,5 m na direção y.

A figura acima representa uma chapa quadrada (lado de 10 metros) com um furo (com raio de 2 metros), posicionado conforme mostrado. É correto afirmar que o centro de gravidade da chapa está posicionado na coordenada:

Dado: π = 3
