Observe a figura abaixo.

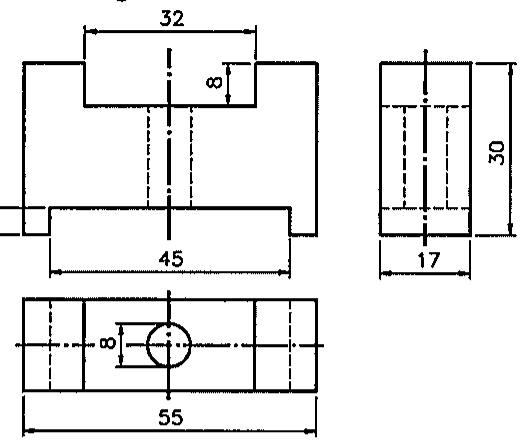

Desenho em três vistas ortográficas: vista frontal com rasgo superior de 32 de largura e 8 de profundidade, rasgo inferior com cota 5 e base de 45; vista lateral com altura 30 e largura 17; vista superior com comprimento total 55 e furo de diâmetro 8.

Desenho em três vistas ortográficas: vista frontal com rasgo superior de 32 de largura e 8 de profundidade, rasgo inferior com cota 5 e base de 45; vista lateral com altura 30 e largura 17; vista superior com comprimento total 55 e furo de diâmetro 8.

Com relação ao desenho técnico apresentado acima, é correto afirmar que:

Selecione uma alternativa A) a cota de comprimento do modelo é de 45 mm. B) a largura do modelo aparece indicada na vista superior. C) o tamanho do furo é definido por 8 mm de diâmetro e 17 mm de comprimento. D) o comprimento do rasgo superior e inferior é de, respectivamente, 32 mm e 55 mm. E) a cota de profundidade do rasgo superior e inferior é de, respectivamente, 5 mm e 8 mm.
