Desenho Técnico Mecânico Tolerâncias Geométricas

Serviço de Seleção do Pessoal da Marinha (SSPM) 2022 Técnico

Marinha do Brasil · Quadro Técnico de Praças da Armada (QTPA) — Mecânica · Caderno Amarela

Gabarito disponível

A Comissão Técnica ISO/TC 10 elaborou um projeto de recomendações (nº 1016) intitulado "Tolerâncias de forma e tolerâncias de posição: generalidades, símbolos e indicações nos desenhos", publicado em fevereiro de 1969. Desse projeto, foram tirados os símbolos indicativos das características que as tolerâncias geométricas querem especificar. Alguns desses símbolos são representados na tabela abaixo.

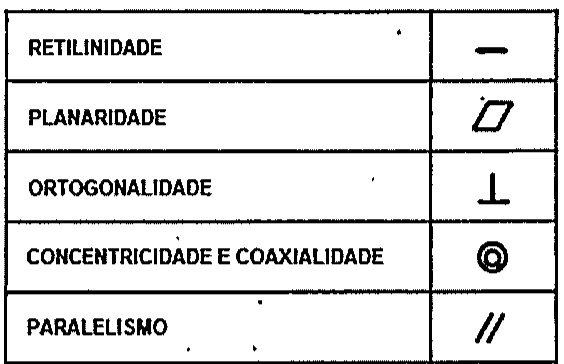

Tabela de símbolos de tolerância geométrica: retilinidade (traço horizontal), planaridade (paralelogramo), ortogonalidade (⊥), concentricidade e coaxialidade (dois círculos concêntricos) e paralelismo (duas barras inclinadas //).

Tabela de símbolos de tolerância geométrica: retilinidade (traço horizontal), planaridade (paralelogramo), ortogonalidade (⊥), concentricidade e coaxialidade (dois círculos concêntricos) e paralelismo (duas barras inclinadas //).

Sendo assim, assinale a opção correta a respeito dos símbolos apresentados acima.

Selecione uma alternativa A) Os símbolos de paralelismo e retilinidade são exemplos de tolerância de forma. B) Os símbolos de concentricidade e ortogonalidade são exemplos de tolerância de orientação. C) Os símbolos de retilinidade e planaridade são exemplos de tolerância de forma. D) O símbolo de ortogonalidade é um exemplo de tolerância de forma. E) Os símbolos de paralelismo e ortogonalidade são exemplos de tolerância de posição.
