Observe a figura abaixo.

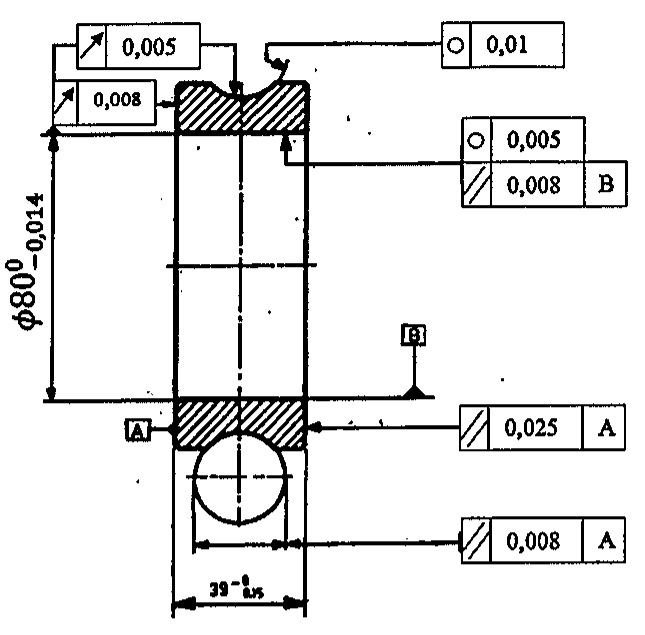

Desenho em corte do aro exterior de um rolamento de esferas com diâmetro ϕ80 (afastamentos 0 e −0,014), largura 39 e quadros de tolerância geométrica: batida 0,005 e 0,008, circularidade 0,01 e 0,005, paralelismo 0,008 em relação a B, paralelismo 0,025 e 0,008 em relação a A; referências A e B indicadas.

Desenho em corte do aro exterior de um rolamento de esferas com diâmetro ϕ80 (afastamentos 0 e −0,014), largura 39 e quadros de tolerância geométrica: batida 0,005 e 0,008, circularidade 0,01 e 0,005, paralelismo 0,008 em relação a B, paralelismo 0,025 e 0,008 em relação a A; referências A e B indicadas.

Com relação às tolerâncias geométricas do aro exterior do rolamento de esferas representado na figura acima, determine qual o valor que a batida axial da superfície do rolamento com relação ao furo ϕ80⁰₋₀,₀₁₄ não deve ultrapassar e assinale a opção correta.

Ver gabarito

Gabarito: B
