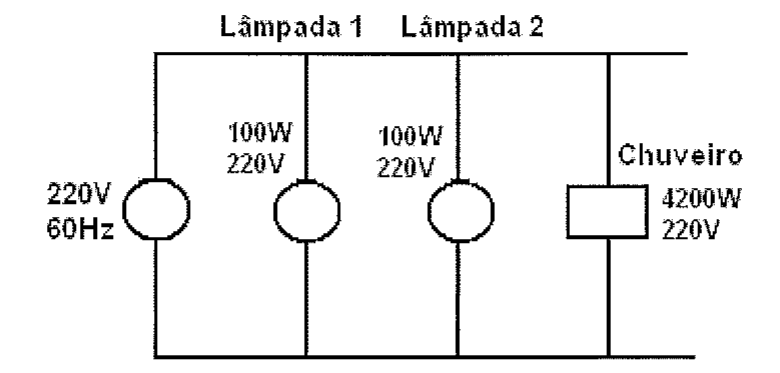

Analise a figura a seguir.
A fonte de tensão alternada de 220V/60Hz alimenta três cargas simultaneamente, conforme indicado na figura acima. Assinale a opção que apresenta, respectivamente, a potência total dissipada pelo conjunto e o custo em R$ de funcionamento das lâmpadas e do chuveiro por 15 minutos, considerando o custo da energia elétrica como sendo R$0,50 por kWh.
A fonte de tensão alternada de 220V/60Hz alimenta três cargas simultaneamente, conforme indicado na figura acima. Assinale a opção que apresenta, respectivamente, a potência total dissipada pelo conjunto e o custo em R$ de funcionamento das lâmpadas e do chuveiro por 15 minutos, considerando o custo da energia elétrica como sendo R$0,50 por kWh.
