Analise a figura e a tabela a seguir.
Tabela de exponenciais universais
X: 1 | 2 | 3 | 4 | 5
y = e⁻ˣ: 0,37 | 0,14 | 0,05 | 0,02 | 0,01

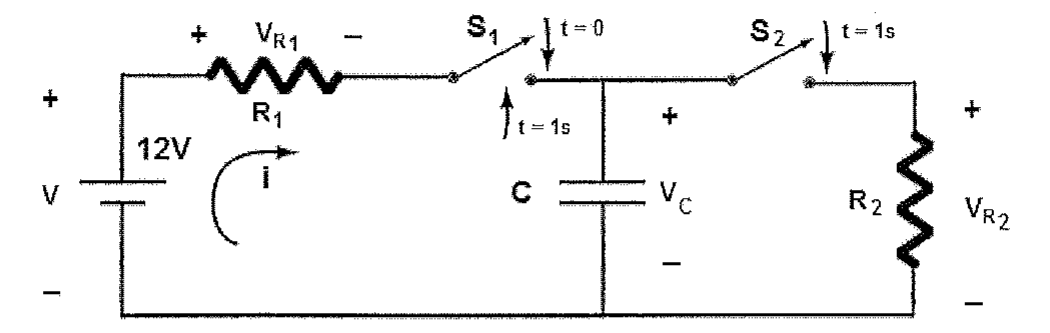

Na figura acima, um capacitor de 20μF descarregado é ligado, em t = 0, a uma bateria de 12V e a um resistor de R1=25kΩ. Sabe-se que a chave S2 permanece aberta, e a chave S1 permanece fechada, a partir de t=0s, durante o tempo de 1s. No instante t=1s a chave S1 abre e, simultaneamente, a chave S2 fecha. Sabendo que o capacitor (parcialmente carregado) fica, então, em paralelo com o resistor R2=70kΩ e se descarrega completamente, assinale a opção que apresenta, respectivamente, o valor máximo de tensão que o capacitor atinge e o valor do instante de tempo t, a partir de t=0s, em que é considerado que o capacitor se descarregou completamente.
Tabela de exponenciais universais
X: 1 | 2 | 3 | 4 | 5
y = e⁻ˣ: 0,37 | 0,14 | 0,05 | 0,02 | 0,01
Na figura acima, um capacitor de 20μF descarregado é ligado, em t = 0, a uma bateria de 12V e a um resistor de R1=25kΩ. Sabe-se que a chave S2 permanece aberta, e a chave S1 permanece fechada, a partir de t=0s, durante o tempo de 1s. No instante t=1s a chave S1 abre e, simultaneamente, a chave S2 fecha. Sabendo que o capacitor (parcialmente carregado) fica, então, em paralelo com o resistor R2=70kΩ e se descarrega completamente, assinale a opção que apresenta, respectivamente, o valor máximo de tensão que o capacitor atinge e o valor do instante de tempo t, a partir de t=0s, em que é considerado que o capacitor se descarregou completamente.
