Analise a figura a seguir.

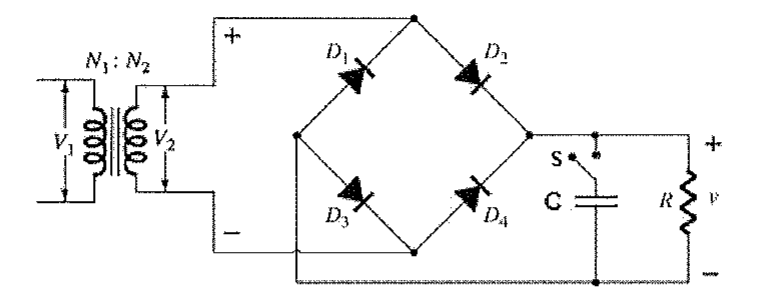

Fonte de alimentação com transformador N1:N2 (V1 no primário, V2 no secundário), ponte retificadora com diodos D1 a D4, capacitor C ligado por meio da chave S em paralelo com a carga R e tensão de saída v.

Fonte de alimentação com transformador N1:N2 (V1 no primário, V2 no secundário), ponte retificadora com diodos D1 a D4, capacitor C ligado por meio da chave S em paralelo com a carga R e tensão de saída v.

Assinale a opção que completa corretamente as lacunas da sentença abaixo.
Uma fonte de alimentação composta de transformador ideal, retificador de onda completa em ponte, filtro capacitivo e carga, é representada no circuito da figura acima. Considerando V1 como sendo 220V/60Hz, a carga R de 500 ohms, diodos de Silício com tensão de condução de 0,7V e tensão média na saída (VDC) de 4,6V com a chave S aberta, pode-se afirmar que a relação de transformação é de ______ e que se a chave S fechar o valor médio da tensão na carga ______.

Selecione uma alternativa A) 40,57 / aumenta B) 30,52 / diminui C) 20,71 / diminui D) 30,52 / aumenta E) 22,71 / aumenta
