Questão 22 — Circuitos RL em Corrente Alternada — Potência Média (Circuitos Elétricos) — Diretoria de Ensino da Marinha · Marinha do Brasil 2013

Circuitos Elétricos Circuitos RL em Corrente Alternada — Potência Média

Diretoria de Ensino da Marinha 2013 Superior

Marinha do Brasil · Professor do Magistério Superior — Eletrônica · Caderno Amarela

Questão anulada

Analise a figura a seguir.

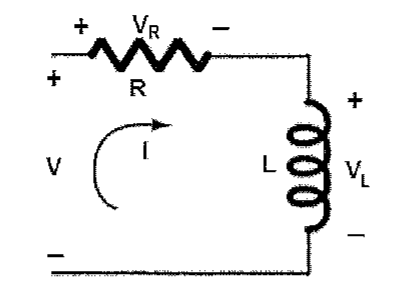

Circuito RL série alimentado por fonte V, com resistor R (tensão VR), indutor L (tensão VL) e corrente I.

Na figura acima, um circuito RL em série com R=6Ω e L=0,01H, alimentado por uma fonte de tensão alternada, conduz uma corrente elétrica eficaz de 4A com uma frequência de 400/π (Hz). A tensão fornecida pela fonte alternada V(valor eficaz) e a potência média total no circuito são, respectivamente:

Selecione uma alternativa A) 40 fase 53° (V) e 26W B) 40 fase 53° (V) e 96W C) 100 fase 63° (V) e 96W D) 100 fase 53° (V) e 88W E) 40 fase 53° (V) e 96W
