Analise os gráficos a seguir.

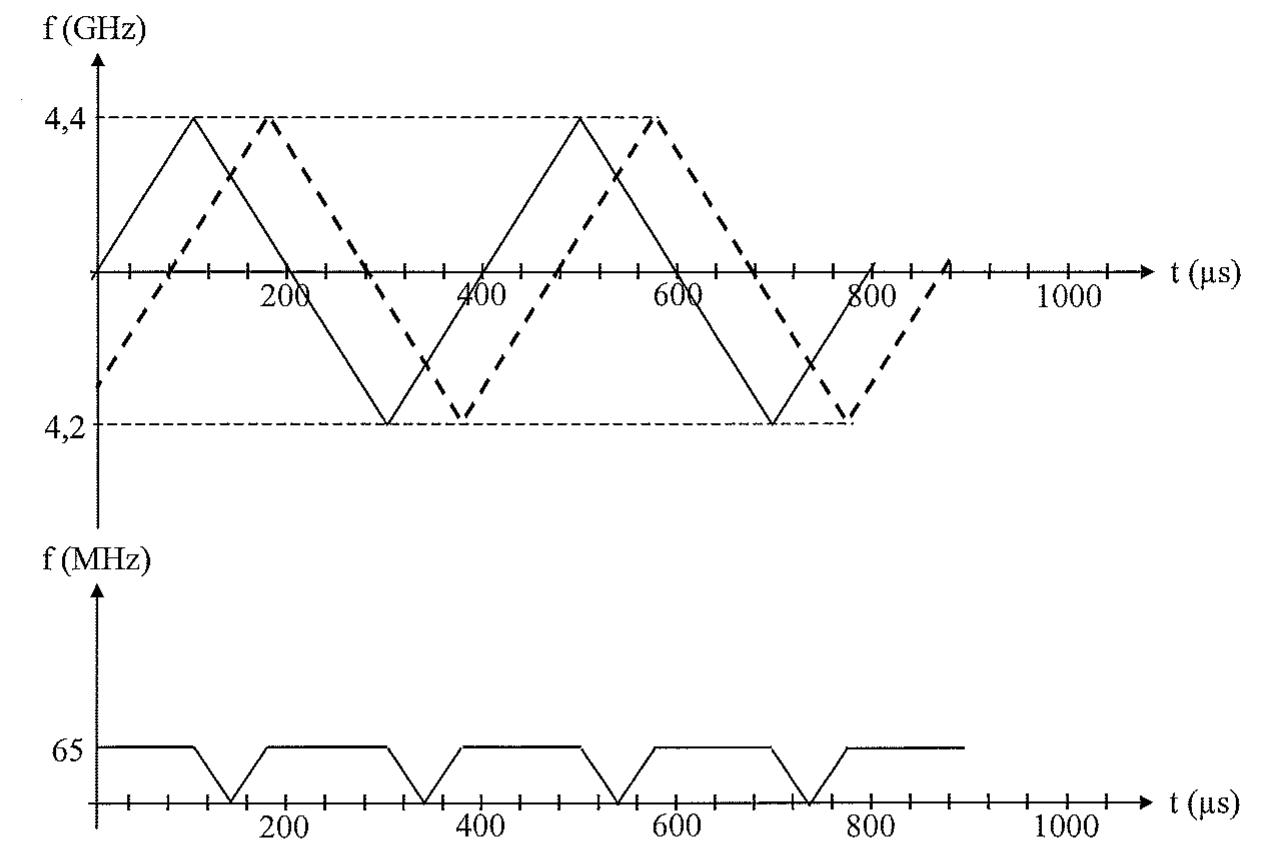

Dois gráficos: o primeiro, f (GHz) versus t (μs), mostra o sinal transmitido (linha cheia) e o eco (linha tracejada) variando triangularmente entre 4,2 e 4,4 GHz; o segundo, f (MHz) versus t (μs), mostra a frequência de batimento com patamares em 65 MHz. Eixos de tempo de 0 a 1000 μs.

Dois gráficos: o primeiro, f (GHz) versus t (μs), mostra o sinal transmitido (linha cheia) e o eco (linha tracejada) variando triangularmente entre 4,2 e 4,4 GHz; o segundo, f (MHz) versus t (μs), mostra a frequência de batimento com patamares em 65 MHz. Eixos de tempo de 0 a 1000 μs.

Os gráficos acima referem-se a um radar CW-FM. O primeiro gráfico mostra o sinal transmitido (linha cheia) e o eco de um alvo (linha tracejada). O segundo gráfico mostra a frequência de batimento entre o sinal transmitido e o eco. Assinale a opção que apresenta, respectivamente, a distância e a velocidade relativa desse alvo.

Selecione uma alternativa A) 12 km e 0 km/h B) 12 km e 81,6 km/h C) 24 km e 0 km/h D) 24 km e 81,6 km/h E) 6 km e 0 km/h
