Questão 27 — Aterramento Elétrico — Resistência de Aterramento com Haste (Instalações Elétricas) — Diretoria de Ensino da Marinha · Marinha do Brasil 2013

Instalações Elétricas Aterramento Elétrico — Resistência de Aterramento com Haste

Diretoria de Ensino da Marinha 2013 Superior

Marinha do Brasil · Professor do Magistério Superior — Eletrônica · Caderno Amarela

Gabarito disponível

Analise a figura a seguir.

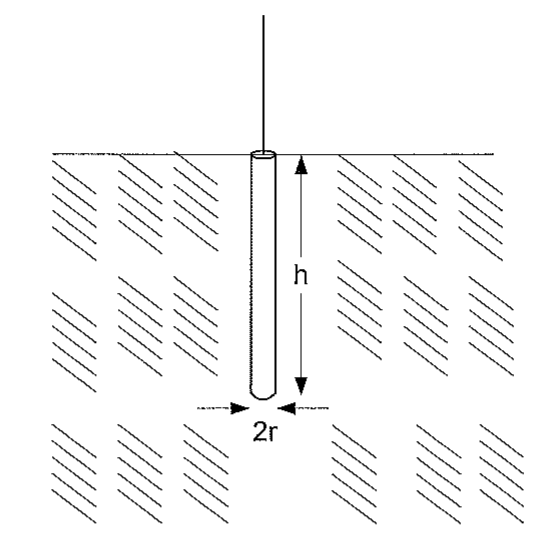

Eletrodo cilíndrico de aterramento de comprimento h e diâmetro 2r enterrado verticalmente no solo, com o topo no nível do terreno.

Eletrodo cilíndrico de aterramento de comprimento h e diâmetro 2r enterrado verticalmente no solo, com o topo no nível do terreno.

Um aterramento pode ser feito utilizando um eletrodo metálico em forma de um cilindro de comprimento h e diâmetro 2r, enterrado verticalmente até um dos extremos do cilindro em um terreno de condutividade σ, conforme representado na figura acima. Sendo assim, é correto afirmar que

Selecione uma alternativa A) se a condutividade do terreno aumenta, então a resistência de aterramento também aumenta. B) se um terço da haste ficar acima do terreno, e 2h/3 enterrada, a resistência de aterramento será maior que o caso da figura. C) se o comprimento do eletrodo dobra de valor, então a resistência de aterramento também dobra. D) se o raio do eletrodo dobra, então a resistência de aterramento aumenta. E) se são utilizadas duas hastes enterradas até um dos extremos e conectadas entre si no extremo superior, a resistência de aterramento do conjunto será maior que o caso da figura.
