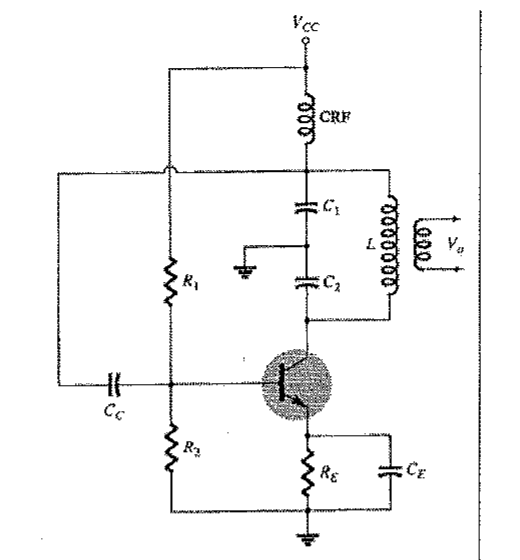

Analise a figura a seguir.
O circuito oscilador representado na figura acima possui capacitores C1 e C2 de 2μF cada e um indutor (L) variável que pode ser ajustado para valores, em mH, entre 10/π² e 40/π². Assinale a opção que apresenta, respectivamente, a frequência mínima de oscilação e a frequência máxima de oscilação, em Hz.
O circuito oscilador representado na figura acima possui capacitores C1 e C2 de 2μF cada e um indutor (L) variável que pode ser ajustado para valores, em mH, entre 10/π² e 40/π². Assinale a opção que apresenta, respectivamente, a frequência mínima de oscilação e a frequência máxima de oscilação, em Hz.
