Questão 40 — Estática — Equilíbrio do Corpo Extenso (Física) — Serviço de Seleção do Pessoal da Marinha (SSPM) · Marinha do Brasil — Colégio Naval 2022

Física Estática — Equilíbrio do Corpo Extenso

Serviço de Seleção do Pessoal da Marinha (SSPM) 2022

Marinha do Brasil — Colégio Naval · Concurso Público de Admissão ao Colégio Naval (CPACN) · Caderno Amarela

Gabarito disponível

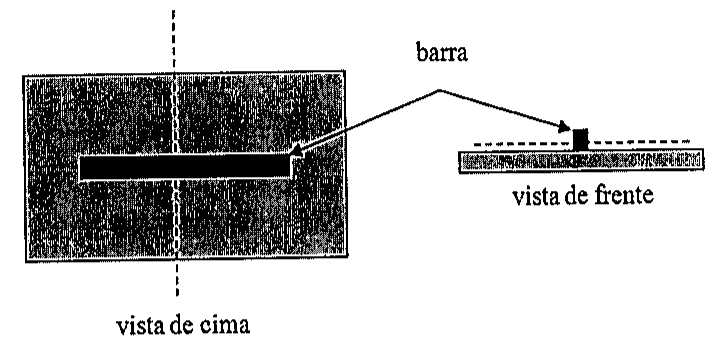

Certa barra homogênea repousa sobre uma mesa quando sobre ela passam a atuar três forças de mesma intensidade, mesma direção, porém uma delas tem o sentido oposto às outras duas. Além disso, a direção das forças é perpendicular ao eixo longitudinal da barra e paralela ao plano da mesa conforme mostra a linha tracejada na figura abaixo. De acordo com os dados apresentados, é correto afirmar que:

Figura com duas vistas de uma barra sobre uma mesa. À esquerda, “vista de cima”: retângulo escuro (mesa) com a barra horizontal clara e uma linha tracejada vertical cruzando a barra. À direita, “vista de frente”: a barra (pequeno quadrado escuro) apoiada sobre a mesa, com linha tracejada horizontal; uma seta liga o rótulo “barra” às duas vistas.

Figura com duas vistas de uma barra sobre uma mesa. À esquerda, “vista de cima”: retângulo escuro (mesa) com a barra horizontal clara e uma linha tracejada vertical cruzando a barra. À direita, “vista de frente”: a barra (pequeno quadrado escuro) apoiada sobre a mesa, com linha tracejada horizontal; uma seta liga o rótulo “barra” às duas vistas.

Selecione uma alternativa A) dependendo do ponto de contato das forças é possível que a barra permaneça em repouso. B) dependendo do ponto de contato das forças é possível que a barra não gire. C) independentemente do ponto de contato das forças, a barra sempre vai girar, mas não necessariamente transladar. D) a única configuração possível na qual a barra não gira é aquela em que o ponto de contato das forças é o seu centro de massa. E) é necessário conhecer o módulo das forças para fazer qualquer tipo de afirmação sobre o movimento resultante da barra.
