Questão 24 — Estática — Equilíbrio do Corpo Extenso (Física) — EsPCEx · Escola Preparatória de Cadetes do Exército (EsPCEx) — Exército Brasileiro 2018

Física Estática — Equilíbrio do Corpo Extenso

EsPCEx 2018 Médio

Escola Preparatória de Cadetes do Exército (EsPCEx) — Exército Brasileiro · Processo Seletivo EsPCEx — Provas de Português, Física, Química e Redação · Caderno Modelo A

Gabarito disponível

O ponto C de uma haste homogênea AB, de seção reta uniforme com massa desprezível, está preso, através de uma mola ideal, ao ponto D de uma parede vertical. A extremidade A da haste está articulada em O. A haste sustenta pesos de 20 N, 40 N e 60 N e está em equilíbrio estático, na horizontal, conforme representado no desenho abaixo. Sabendo que a deformação na mola é de 10 cm, então o valor da constante elástica da mola é

Dados: sen 30° = cos 60° = 1/2
cos 30° = sen 60° = √3/2

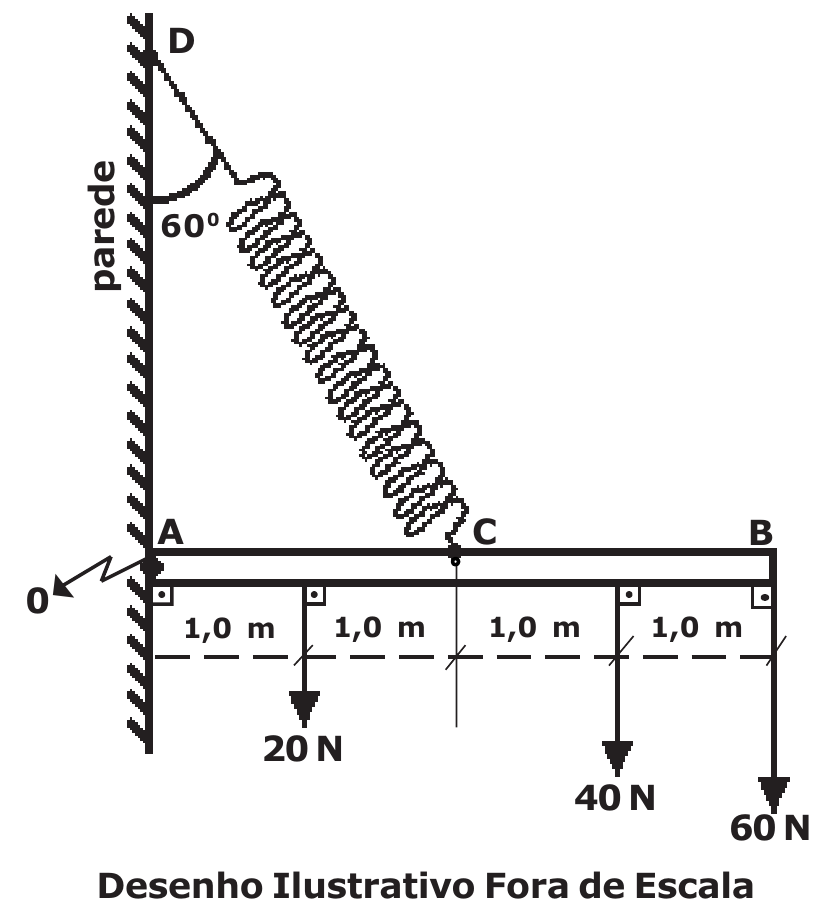

Haste horizontal AB articulada na parede em A (ponto O), com 4 m divididos em trechos de 1,0 m; mola presa ao ponto D da parede e ao ponto C (a 2,0 m de A), formando 60° com a parede; pesos de 20 N a 1,0 m de A, 40 N a 3,0 m e 60 N na extremidade B. Desenho ilustrativo fora de escala.

Haste horizontal AB articulada na parede em A (ponto O), com 4 m divididos em trechos de 1,0 m; mola presa ao ponto D da parede e ao ponto C (a 2,0 m de A), formando 60° com a parede; pesos de 20 N a 1,0 m de A, 40 N a 3,0 m e 60 N na extremidade B. Desenho ilustrativo fora de escala.

Ver gabarito

Gabarito: C

Fonte: Gabarito preliminar: Gabarito do 1º dia (Português, Física e Química 2018) — Modelo A
